Fluke Networks DSX2-Serie Kobber og fiber Nettverk sertifiserings test Instrumenter

Fluke Networks DSX2-serie – Kombinert kobber, OLTS og OTDR testløsning

Se neders på siden for de ulike pakke løsninger for kobber og fiber sertifiserings KIT i DSX2 serien

Produktbeskrivelsen er generell for DSX2 kobber og fiber serien, for detaljer se datablad under Dokumentarkiv

Fluke Networks DSX2-serien er en komplett og modulbasert testplattform for sertifisering av både kobber- og fiberinstallasjoner. Serien er en del av det avanserte Versiv™ systemet, som samler kobbertesting, OLTS (Tier 1) og OTDR (Tier 2) i én effektiv løsning

Med DSX2-serien får du markedets mest effektive verktøy for installasjon, feilsøking og dokumentasjon av nettverksinfrastruktur – fra datasentre til industrielle og utendørs fibernett

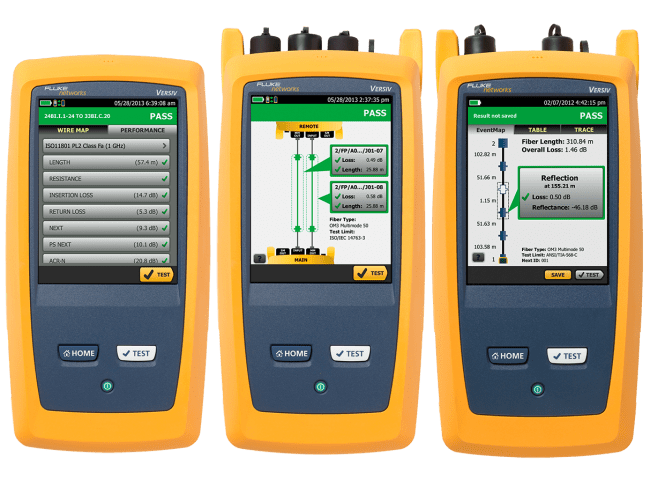

Løsningen består av tre integrerte test-teknologier:

• Kobber: DSX CableAnalyzer for sertifisering av kobber Ethernet kabler (Cat 5e–Cat 8)
• Fiber OLTS (Tier 1): CertiFiber Pro for raske og nøyaktige dempningstester
• Fiber OTDR (Tier 2): OptiFiber Pro for avansert feilanalyse og dokumentasjon

Alt styres via Versiv-plattformen med ProjX™ prosjektstyring og Taptive™ brukergrensesnitt, som sikrer korrekt oppsett, færre feil og effektiv gjennomføring av alle testjobber

Effektiv sertifisering av kobber og fiber i én plattform

DSX2-serien er utviklet for å redusere installasjonstid og øke lønnsomheten ved å automatisere testprosesser og minimere feilkilder.

• Kobber sertifisering kan gjennomføres på ned til 8 sekunder for Cat 6A / Klasse Ea
• Fiber OLTS tester to fibre ved to bølgelengder på ca. 3 sekunder
• OTDR målinger kan utføres på ned mot 2 sekunder per bølgelengde

Dette gir raskere ferdigstillelse av prosjekter og betydelig reduksjon i kostnader knyttet til feilsøking og re-testing.

Avansert feilsøking og analyse

DSX2-serien gir full oversikt over feil og svakheter i både kobber- og fiberinstallasjoner:

• Grafisk visning av feil årsaker som krysstale og skjermfeil i kobberkabler
• Automatisk identifisering av hendelser i fiber (Skjøter, kontakter, bøyninger/micro bend) via EventMap™
• Identifisering av feil målemetoder og negative dempnings verdier i OLTS-test
• Kort død-sone gir presis lokalisering av feil selv i komplekse fiber installasjoner

Resultatet er rask og presis feilsøking – selv for mindre erfarne brukere.

Komplett prosjektkontroll og rapportering

Alle måleresultater samles og administreres via LinkWare™ løsningene:

• LinkWare Live: Skybasert styring og overvåking av testprosjekter i sanntid
• LinkWare PC: Generering av profesjonelle testrapporter
• Støtte for både kobber- og fiber-resultater i én samlet rapport

ProjX™ sørger for at alle tester blir gjennomført korrekt første gang, og gir full fremdriftskontroll på hvert prosjekt

Fremtidsrettet og modulbasert løsning

DSX2-plattformen kan konfigureres etter behov:

• Kobber: Cat 5e, 6, 6A, 8 opptil 2000 MHz
• Fiber OLTS: Multimodus og singelmodus med flere bølgelengder
• OTDR: Flere moduler inkludert høy dynamisk rekkevidde (opptil 42 dB)

Dette gjør løsningen ideell for både eksisterende og fremtidige nettverkskrav

Viktige funksjoner

• Kombinert testplattform for kobber, OLTS og OTDR
• Ekstremt rask testing med automatisert Pass/Fail analyse
• Taptive™ touchscreen med intuitiv betjening
• ProjX™ prosjektstyring med oversikt over fremdrift
• LinkWare Live for skybasert testadministrasjon
• SmartLoop™ OTDR for testing av to fibre samtidig
• EventMap™ grafisk analyse av fiberhendelser
• Integrert Wi-Fi for overføring av testresultater
• Støtte for Cat 8 og 40 Gigabit Ethernet
• Full støtte for industristandarder (TIA, ISO/IEC/EN/NEK700)
