Trykksvingtørker
En trykksvingtørker er utgangspunktet for ethvert duggpunkt-kalibreringssystem. Uten en pålitelig kilde til ren, tørr luft kan verken duggpunktgeneratoren eller referanseinstrumentet levere de laveste og mest presise duggpunktene systemet er designet for. IKM Instrutek tilbyr Michell Instruments sine trykksvingtørkere (pressure swing dryers) — PSD-2 og PSD-4 — som matcher resten av duggpunkt-kalibreringssortimentet.
Hvordan fungerer en svingtørker?

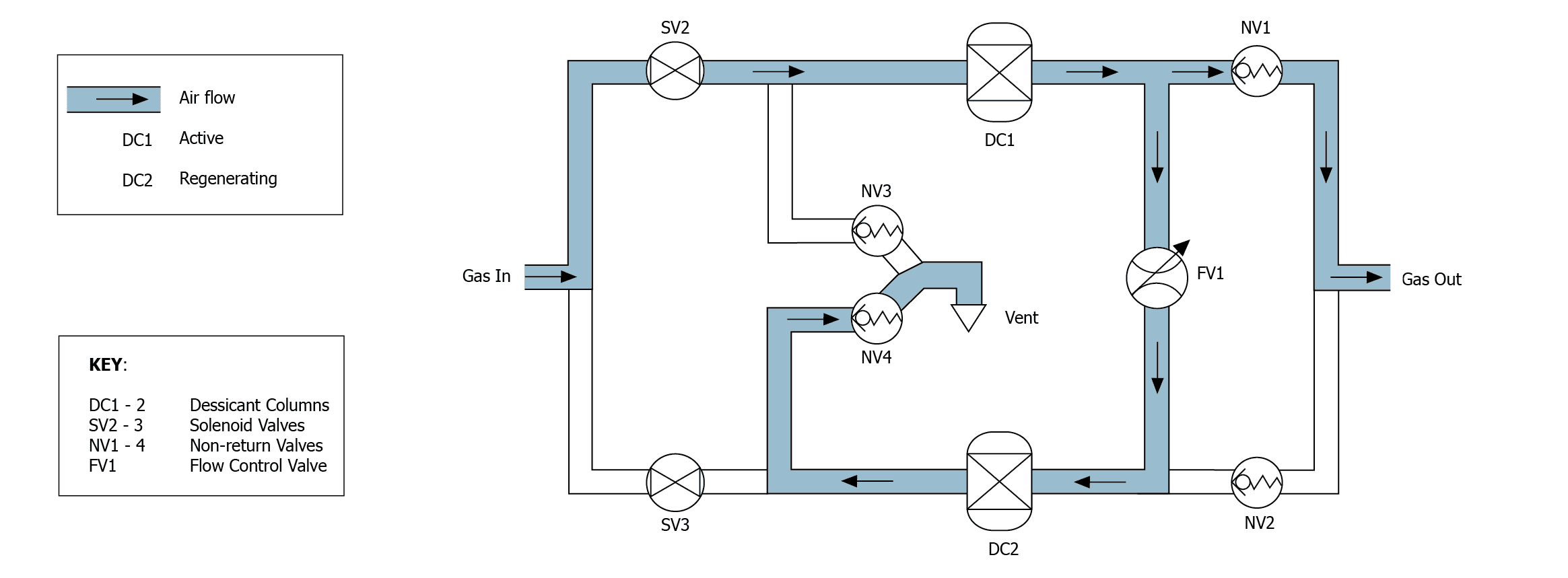

Michells tørkere er basert på trykksvingprinsippet ("pressure swing"). To tørkemiddelkolonner er koblet parallelt med hverandre. Trykkluft fra tørkerens innløp føres gjennom den første kolonnen, som fjerner praktisk talt all fuktighet i luften. Mesteparten av den tørre luften fra denne kolonnen ekspanderes delvis for å senke duggpunktet ytterligere, før den ledes til tørkerens utløp. Resten av den tørre luften brukes til å spyle den andre, frakoblede kolonnen, slik at fuktigheten som er samlet opp under forrige driftssyklus, føres ut til atmosfæren.
Etter et forhåndsbestemt tidsintervall bytter de to kolonnene rolle — den første kolonnen regenereres mens den andre settes i drift og produserer en kontinuerlig strøm av tørr luft. Ved dette skiftet trykkavlastes den frakoblede kolonnen raskt, noe som gjør at fuktigheten som er absorbert i tørkemiddelet, frigjøres og spyles bort. På denne måten stopper tørkeprosessen aldri opp, og systemet leverer en jevn, kontinuerlig strøm av tørr luft.
Svingtørkerne krever minimalt vedlikehold, og under normale driftsforhold trengs det som regel kun skifte av tørkemiddel omtrent hvert femte år. Det effektive spyle-/regenereringssystemet gjør at tørkeren opprettholder samme høye ytelsesnivå gjennom hele tørkemiddelets levetid.
Hvorfor er svingtørkeren avgjørende for systemet?
Den tørre luften fra svingtørkeren representerer det laveste kalibreringspunktet i hele systemet — all fuktighet som senere tilføres av duggpunktgeneratoren, blandes inn fra dette utgangspunktet. Det betyr at svingtørkerens ytelse setter en direkte grense for hvor lavt duggpunkt systemet i det hele tatt kan generere, uavhengig av hvor avansert generatoren er.
Kravene til tilførselsluften avhenger av hvilken tørkermodell som benyttes, men den bør normalt være ved et trykk på rundt 7 barg. For systemer designet for duggpunkt under –80°C — som typisk bruker PSD-4 — må tilførselsluften være forhåndstørket til under –40°Cdp for at tørkeren skal yte optimalt. Har dere ikke tilgang til trykkluft eller instrumentluft på anlegget, kan Michell levere egnede kompressorer tilpasset systemet, samt en for-tørker for systemer som skal ned under –80°Cdp.
Usikker på hvilken tørker som passer til deres duggpunktgenerator eller kalibreringssystem? Ta kontakt med oss, så hjelper vi dere å sette sammen riktig kombinasjon — se også vårt utvalg av duggpunktgeneratorer og chilled mirror-referanser.
