VACON I/O Opsjoner - OPT B

Funksjonstillegg øker frekvensomformernes fleksibilitet ved å utvide antall I/O-er og gi dedikerte grensesnitt for en lang rekke tilbakemeldingstjenester.

OPT-B er opsjonskort for VACON 100, VACON 20 og VACON NX-serien.

Last ned brukermanual
OPT-BJ - Safe Torque Off

Utstyrer VACON® 100 produkter med sikkerhetsfunksjonen Safe Torque Off (STO). Utvidelseskortet er også utstyrt med en ATEX termistorinngang for beskyttelse mot overtemperatur i motoren når motoren er plassert i et ATEX miljø. Én reléutgang er også tilgjengelig for indikasjon av STO funksjon

  • Safe Torque Off (STO) opp til SIL3 med to uavhengige digitale inngangskanaler
  • ATEX termistorinngang
  • Én reléutgang for STO-funksjon
  • Spor: E

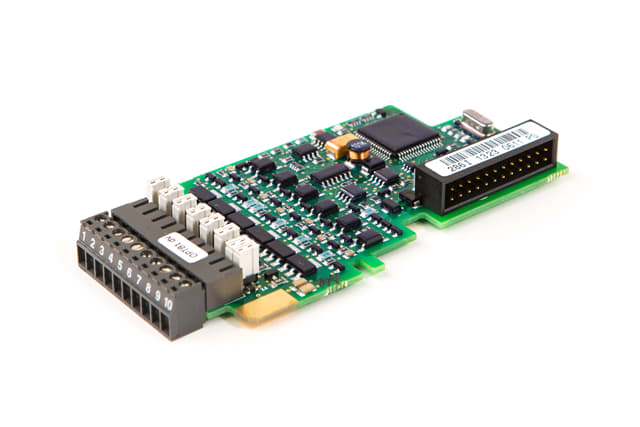

OPT-B1 - I/O Expander

Sørger for ekstra digitale inngangs- og/eller digitale utgangssignaler til VACON®-omformere. Kan brukes i VACON® NX produkter og også i VACON® 100 og VACON® 20 produktserien

  • 6 konfigurerbare digitale inngangs-/utgangssignaler
  • 0…24 V DC ved konfigurasjon som inngang
  • Åpen-kollektor ved konfigurasjon som utgang
  • Signaltypen velges med jumpere
  • +24 V DC spenningsutgang
  • Spor VACON®NXS/NXP: BCDE
  • Spor VACON®NXL: E
  • Spor VACON® 100: CDE
  • Spor VACON® 20: E

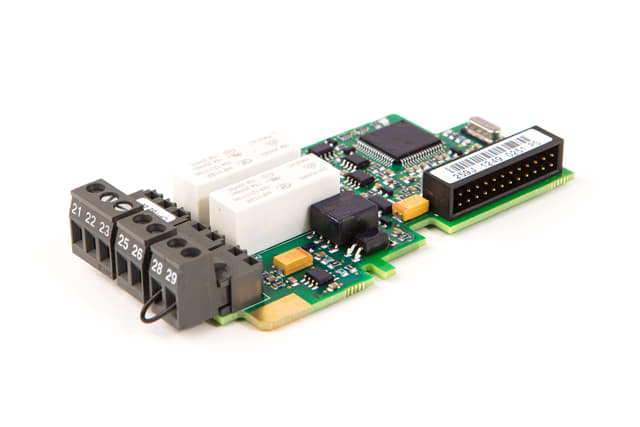

OPT-B2 - I/O Expander

Sørger for ekstra reléutgangssignaler og en termistorinngang til VACON® Drives. Kan brukes i VACON® NX produkter og også i VACON® 100 og VACON® 20 produktserien

  • 1 NO relé output
  • 1 NO/NC relé output
  • 1 PTC termistorinngang
  • Spor VACON® NXS/NXP: BCDE
  • Spor VACON® NXL: E
  • Spor VACON® 100: CDE
  • Spor VACON® 20: E

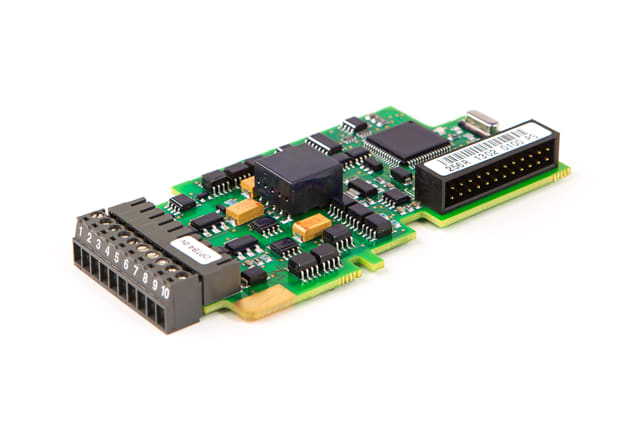

OPT-B4 - I/O Expander

Sørger for ett analogt inngangs- og to analoge utgangssignaler til VACON® drives. Kan brukes i VACON® NX produkter og også i VACON® 100 og VACON® 20 produktserien

  • 1 galvanisk isolert analog utgang (0…20 mA)
  • 2 galvanisk isolerte analoge utganger (0…20 mA)
  • +24 V DC spenningsutgang
  • Spor VACON® NXS/NXP: BCDE
  • Spor VACON® NXL: E
  • Spor VACON® 100: CDE
  • Spor VACON® 20: E
OPT-B5 - I/O Expander

Sørger for tre ekstra reléutgangssignaler til VACON® drives. Kan brukes i VACON® NX produkter og også i VACON® 100 og VACON® 20 produktserien

  • 3 NO reléutganger
  • Spor VACON® NXS/NXP: BCDE
  • Spor VACON® NXL: E
  • Spor VACON® 100: CDE
  • Spor VACON® 20: E

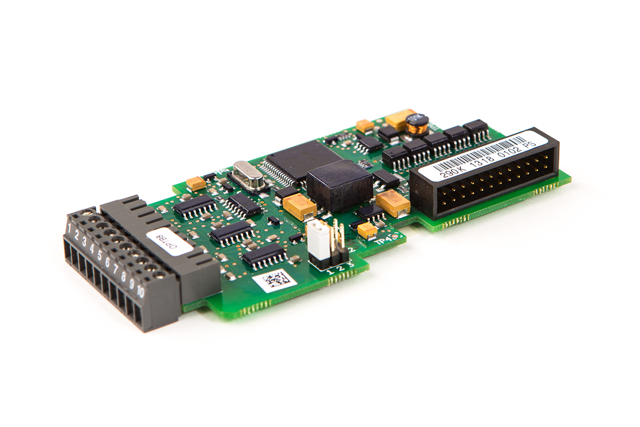

OPT-B8 - PT100 Measurement

Sørger for tre temperaturmålingskanaler til VACON® NXS og VACON® NXP drives

  • 2 PT100 sensorinnganger (3-trådet)
  • Målekanal #3 har mulighet for 1-3 sensorer i serier
  • -30…+200 °C måleområde
  • OPTBH anbefales for nye installasjoner
  • Slots VACON® NXS/NXP:BCDE

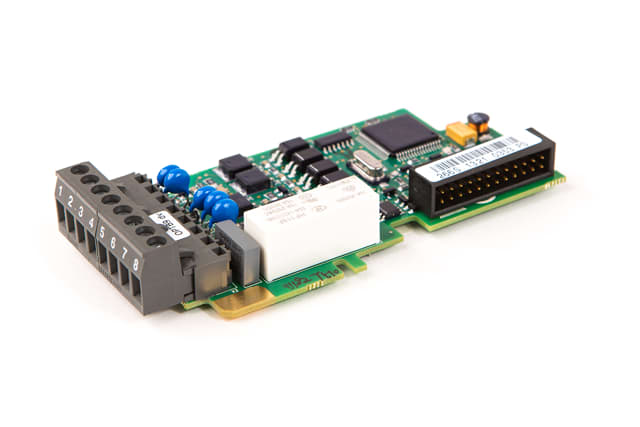

OPT-B9 - I/O Expander

Sørger for fem høyspente digitale utgangssignaler og én reléutgang til VACON® drives. Kan brukes i VACON® NX produkter og også i VACON® 100 og VACON® 20 produktserien

  • 5 digitale innganger, 42…240 V AC
  • 1 NO relé output
  • Spor VACON® NXS/NXP: BCDE
  • Spor VACON® NXL: E
  • Spor VACON® 100: CDE
  • Spor VACON® 20: E

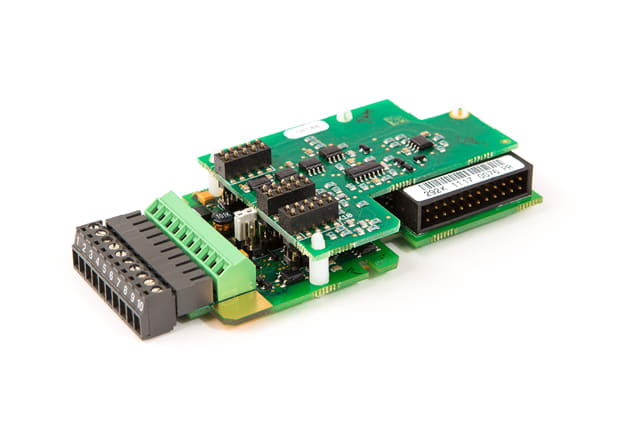

OPT-BB - Endat 2

Gir mulighet for turtallstilbakemelding til en VACON® NXP omformer fra en EnDat 2-enkoder. Bruk EnDat-grensesnittet til å lese av akselens absolutte posisjon. Utvidelseskortet sender ut et simulert pulsenkodersignal ifølge RS422-spesifikasjonen

  • Lukket sløyfe-styring av motoren krever at sin/cos-signaler er tilgjengelig
  • Absolutt-enkoder med Endat 2-protokoll
  • Differensiell DATA, CLOCK, og sin/cos (1 Vpp) inngang
  • Valgfri enkoderspenningsforsyning +5/+12/+15 V
  • 2 raske digitale innganger for sporing av korte pulser
  • Inkrementelle signaler fra utgang A+, A-, B+ og B- ifølge RS422 spesifikasjonen
  • Spor: C

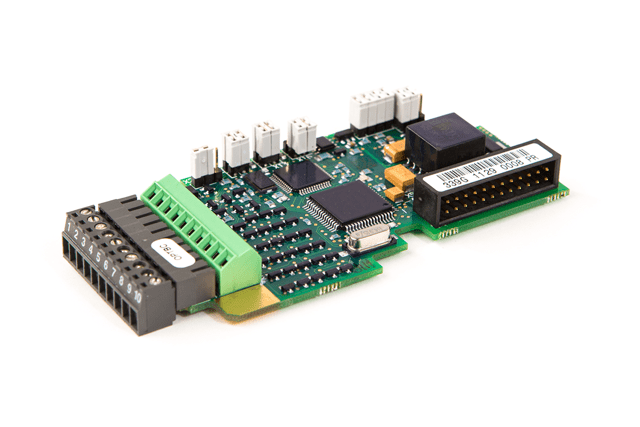

OPT-BC - Resolver

Gir mulighet for turtallstilbakemelding til en VACON® NXP drive fra en resolver. Dette kortet leverer et simulert pulsenkoder-utgangssignal

  • Konfigurerbar eksiteringssignalfrekvens, 2–20 kHz
  • Differensielle sin/cos-tilbakemeldingssignaler
  • Differensiell HTL frys-inngang for merking av posisjonsdata
  • Differensiell HTL-enkoderinngang (A-, B- og Z-signaler)
  • Differensiell HTL simulert enkoderutgang (A-, B- og Z-signaler)
  • Spor: C

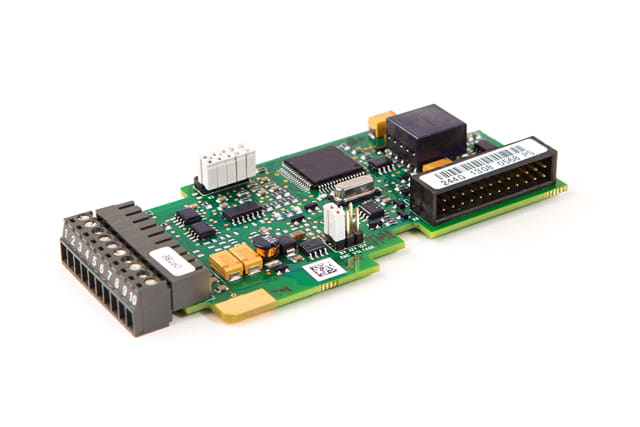

OPT-BE - EnDat 2.1 and SSI

Gir mulighet for turtallstilbakemelding til en VACON® NXP-omformer fra en EnDat 2.1-enkoder. Bruk EnDat-grensesnittet til å lese av akselens absolutte posisjon

  • Lukket sløyfe-styring av motoren krever at sin/cos-signaler er tilgjengelig.
  • Støtte for EnDat 2.1-protokoll
  • Differensielle DATA+, DATA-, CLOCK+ og CLOCK- signaler
  • Differensielle SIN+, SIN-, COS+ og COS- signaler (1 volt peak-to-peak)
  • Valgfri enkoderspenningsforsyning +5/+12/+15 V
  • Spor: C

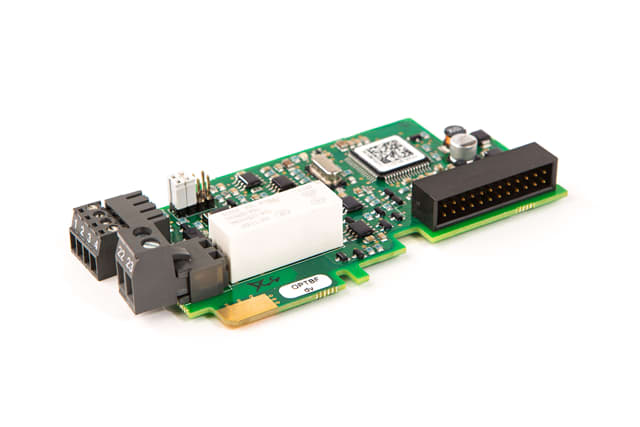

OPT-BF - I/O Expander

Sørger for ekstra utgangssignaler til VACON®-omformere. Kan brukes i produktseriene VACON® 100 og VACON® 20

  • 1 åpen-kollektor digital utgang
  • 1 analog utgang (0…10 V eller 0…20 mA)
  • 1 NO relé output
  • Spor VACON® 100: CDE
  • Spor VACON® 20: E

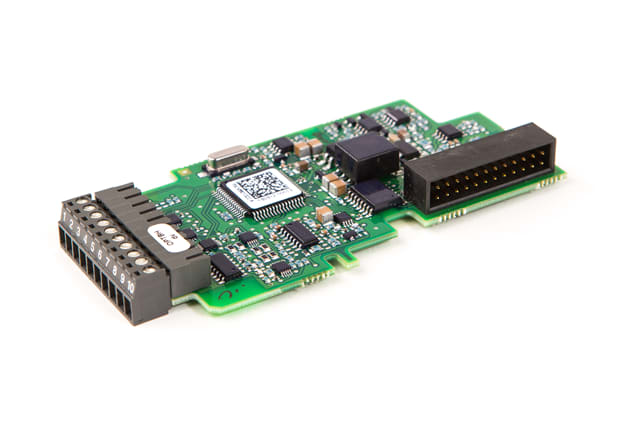

OPT-BH - Temperature Measurement

Sørger for tre temperaturmålingskanaler til VACON® drives. Kan brukes i VACON® NXS, VACON® NXP og i VACON® 100 produkter

  • 3 temperaturmålingskanaler
  • Støtte for PT100, PT1000, Ni1000, KTY84 sensor
  • -50…+200 °C måleområde
  • Alle målekanaler støtter 1…3 PT100-sensorer i serie
  • Slots VACON® NXS/P: BCDE
  • Spor VACON® 100: CDE

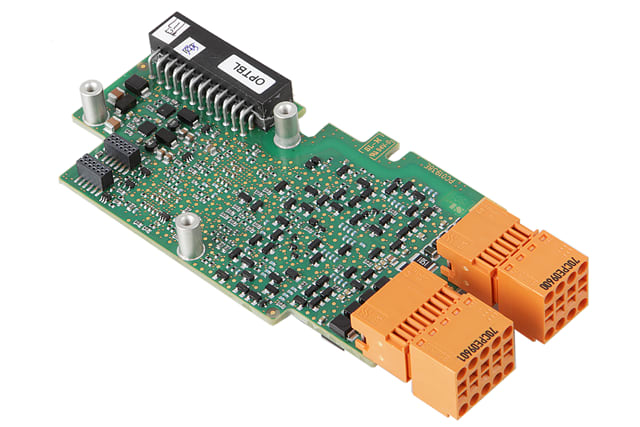

OPT-BL - Advanced Safety Option

Sørger for flere avanserte funksjonelle sikkerhetsfunksjoner til VACON® NXP familien

  • Sikker stopp-funksjoner: SS1 – Safe Stop 1, SS2 – Safe Stop (sikker stopp) 2, SQS – Safe Quick Stop (sikker rask stopp), SBC – Safe Brake Control (sikker bremsekontroll), SOS – Safe Operating Stop (sikker driftsstopp)
  • Sikker fart funksjoner: SLS – Safe Limited Speed (sikker begrenset fart), SMS – Safe Maximum Speed (sikker maksimal fart), SSR – Safe Speed Range (sikkert hastighetsområde) , SSM – Safe Speed Monitoring (sikker hastighetsovervåking)
  • Enkoderinngang: Nærhetsbryter
  • PROFISAFE (krever OPTE3/OPTE5)
  • Spor: D

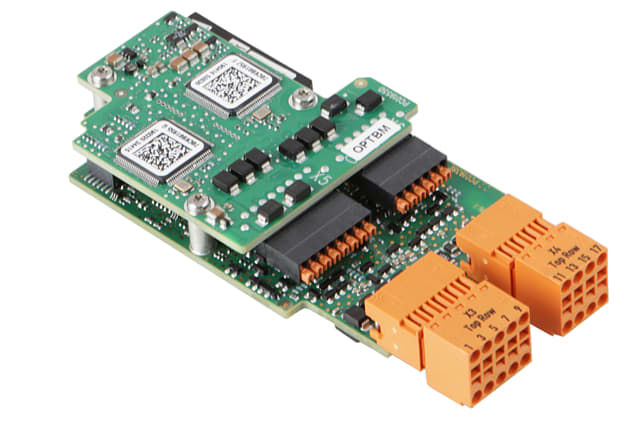

OPT-BM - Advanced Safety Option

Sørger for flere avanserte funksjonelle sikkerhetsfunksjoner til VACON® NXP familien

  • Sikker stopp-funksjoner: SS1 – Safe Stop 1, SS2 – Safe Stop (sikker stopp) 2, SQS – Safe Quick Stop (sikker rask stopp), SBC – Safe Brake Control (sikker bremsekontroll), SOS – Safe Operating Stop (sikker driftsstopp)
  • Sikker fart funksjoner: SLS – Safe Limited Speed (sikker begrenset fart), SMS – Safe Maximum Speed (sikker maksimal fart), SSR – Safe Speed Range (sikkert hastighetsområde) , SSM – Safe Speed Monitoring (sikker hastighetsovervåking)
  • Enkoderinngang: Nærhetsbryter, HTL/TTL
  • PROFISAFE (krever OPTE3/OPTE5)
  • Spor: D

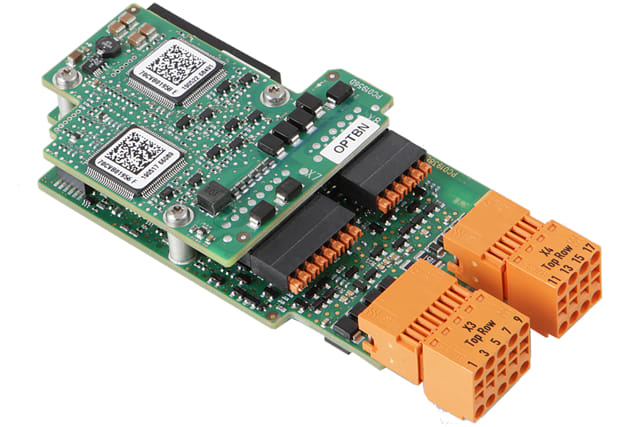

OPT-BN - Advanced Safety Option

Sørger for flere avanserte funksjonelle sikkerhetsfunksjoner til VACON® NXP familien

  • Sikker stopp-funksjoner: SS1 – Safe Stop 1, SS2 – Safe Stop (sikker stopp) 2, SQS – Safe Quick Stop (sikker rask stopp), SBC – Safe Brake Control (sikker bremsekontroll), SOS – Safe Operating Stop (sikker driftsstopp)
  • Sikker fart funksjoner: SLS – Safe Limited Speed (sikker begrenset fart), SMS – Safe Maximum Speed (sikker maksimal fart), SSR – Safe Speed Range (sikkert hastighetsområde) , SSM – Safe Speed Monitoring (sikker hastighetsovervåking)
  • Enkoderinngang: Nærhetsbryter, SIN/COS
  • PROFISAFE (krever OPTE3/OPTE5)
  • Spor: D
