Duggpunktgenerator

En duggpunktgenerator produserer en luftstrøm med nøyaktig kjent fuktighetsinnhold, og er selve kjernen i ethvert duggpunkt-kalibreringsoppsett. IKM Instrutek tilbyr Michell Instruments sitt fulle utvalg av duggpunktgeneratorer — fra enkle, manuelt betjente modeller til fullautomatiske systemer for de mest krevende laboratoriene.

Hvordan fungerer en duggpunktgenerator?

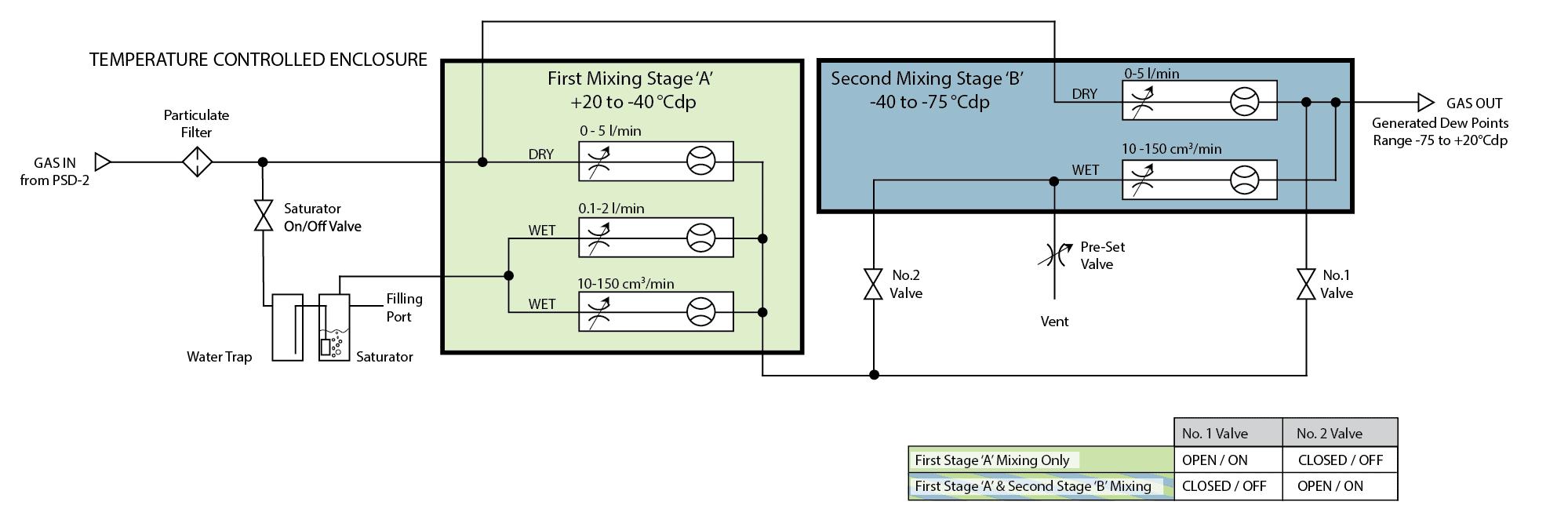

Michells duggpunktgeneratorer er basert på volumetrisk blanding av tørr og fuktet gass. En tørr gasskilde deles i to strømmer: den ene bobles gjennom vann via en sintret glassdyse slik at den blir fullstendig mettet med vanndamp, mens den andre holdes helt tørr. De to strømmene blandes deretter ved atmosfærisk trykk, i ett eller flere trinn, for å generere ønsket fuktighetsnivå. Hele enheten er isolert og temperaturstyrt, slik at metningen — og dermed utgangsverdien — alltid er konsistent.

Ett blandingstrinn gir en grovere justering, begrenset til rundt –40°Cdp. For å generere tørrere duggpunkt blandes utgangen fra dette første trinnet med den tørre gasskilden en gang til, noe som gir finere justering ned til –75°Cdp. For sporfuktighet kan et tredje trinn legges til, der utgangen fra andre trinn blandes med den tørre gasskilden på nytt, og dette gjør det mulig å generere duggpunkt så lavt som –90°Cdp. Duggpunkt på –100°C tas direkte fra tørkerens utgang.

Sammenlignet med andre genereringsteknologier — som to-temperatur, to-trykk, eller en kombinasjon av disse — gir denne volumetriske blandemetoden den raskeste responsen når man bytter mellom settpunkt, noe som er en klar fordel når mange sensorer skal kalibreres etter hverandre.

Manuell eller automatisk styring?
Hvor mye automatisering du trenger avhenger i stor grad av hvor mange sensorer du kalibrerer, og hvor ofte:

• Manuell strømningsblanding — fuktig og tørr gasstrøm justeres manuelt via strømningsventiler på frontpanelet. Gir full analog justerbarhet over hele instrumentets område, og en tabell med nominelle strømningsverdier følger med for å veilede innstillingen for hvert settpunkt.
• Lokalt styrt automatisk blanding — fuktighetssettpunkt velges fra fabrikk- eller brukerdefinerte kalibreringstabeller via berøringsskjermen på frontpanelet.
• Tidsstyrt kalibreringsprofil — en sekvens av settpunkt kan defineres og aktiveres på et tidsstyrt grunnlag, slik at kalibreringer kan kjøres ubetjent, for eksempel over natten.
• Fjernstyrt automatisk blanding — styring skjer ved å sende serielle kommandoer til generatoren via RS232 eller USB, enten gjennom dedikert kontrollprogramvare eller kundens eget system.

DG2 og DG3 — manuell blanding
DG3 er den enkleste modellen i serien, med manuell blanding i ett trinn som gir duggpunkt fra –40°C til +20°C. DG2 bygger videre på samme prinsipp, men har et ekstra blandetrinn som gjør det mulig å nå tørrere duggpunkt, ned til –75°C. Begge modellene styres via strømningsventiler på frontpanelet, og en tabell med nominelle strømningsverdier følger med for å veilede innstillingen ved hvert settpunkt. Styrken til DG2 og DG3 ligger i enkelheten og fleksibiliteten. Brukeren finjustrer selv gassblandingen for å treffe akkurat det duggpunktet som trengs, uten avanserte kontrollsystemer å sette seg inn i.

ADG400 — automatisk blanding
ADG400 er Michells nyeste generator for automatisert duggpunktgenerering, og erstatter den tidligere DG4-modellen. Den bruker et to-trinns strømningsblandingssystem med massestrømsregulatorer for å blande tørr og mettet luft i nøyaktig forhåndsinnstilte proporsjoner, og dekker et område fra –80°C til +20°C. Det første blandetrinnet dekker +20°C til –30°C, mens det andre trinnet fortynner utgangen fra første trinn ytterligere for å nå ned til –80°C. Generatoren har fabrikkprogrammerte settpunkt ved hvert 10. grader, samt plass til 13 egendefinerte settpunkt, og betjenes via en fargeberøringsskjerm i tre modus: manuell, tidsstyrt profil, eller fjernstyrt via USB. I profilmodus, kombinert med en referanse som S8000 RS eller S8000 -100, kan kalibreringer kjøres helt ubetjent — for eksempel over natten.

VDS3 — presisjon ned til –100°C
For de aller laveste duggpunktene kreves et mer sofistikert system enn volumetrisk blanding alene kan levere. VDS3 (Vapor Delivery System) er en programvarestyrt generator som gir presis, repeterbar og fleksibel kontroll av duggpunktet som genereres. Systemet bruker individuelle, tre-trinns massestrømsregulatorer til å velge nøyaktige proporsjoner av fuktet og forhåndsblandet luft, og fukttilførselen styres av en væskemassestrømsregulator kombinert med et kontrollert fordampningssystem. Hele systemet betjenes via dedikert PC-programvare, som gjør det mulig å bygge automatiserte kalibreringsprogrammer eller trigge settpunkt manuelt.

Usikker på hvilken generator som passer best for deres kalibreringsbehov? Ta kontakt med oss, så hjelper vi dere å finne riktig løsning — gjerne i kombinasjon med riktig chilled mirror-referanse fra vårt utvalg her.
