VACON I/O Opsjoner - OPT A

Funksjonstillegg øker frekvensomformernes fleksibilitet ved å utvide antall I/O-er og gi dedikerte grensesnitt for en lang rekke tilbakemeldingstjenester.

OPT-A er opsjonskort for VACON NX-serien.

Last ned brukermanual
OPT-AF - Safe Torque Off

Utstyrer VACON® NXP-produkter med sikkerhetsfunksjonen Safe Torque Off (STO). Utvidelseskortet er også utstyrt med en ATEX termistorinngang for beskyttelse mot overtemperatur i motoren når motoren er plassert i et ATEX miljø. 2 reléutganger er også tilgjengelige på utvidelseskortet.

  • Safe Torque Off (STO) opp til SIL2, PL d, kat. 3 med 2 uavhengige digitale inngangskanaler
  • ATEX termistorinngang
  • 1 NO relé output
  • 1 NO/NC relé output
  • Spor: B

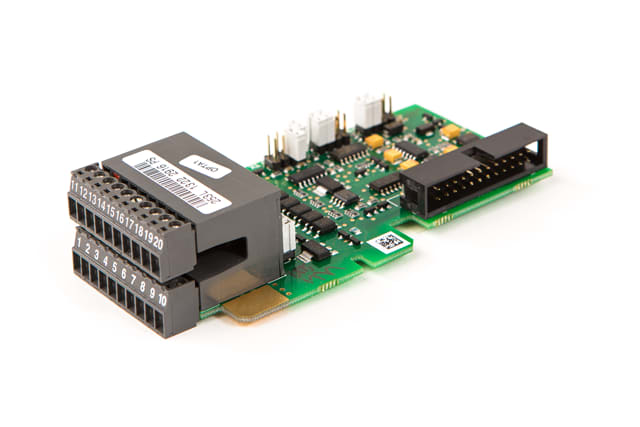

OPT-A1 - I/O Expander

Sørger for en rekke inngangs- og utgangssignaler for styring av VACON® NXS og VACON® NXP omformere.

  • 6 digitale innganger, 24 V DC
  • 1 åpen-kollektor digital utgang
  • 2 analoge innganger (0...10 V eller -10…+10 V eller 0…20 mA)
  • 1 analog utgang (0…10 V eller 0…20 mA)
  • +10 V DC referanse
  • +24 V DC ekstern strømforsyning eller spenningsutgang
  • Spor: A

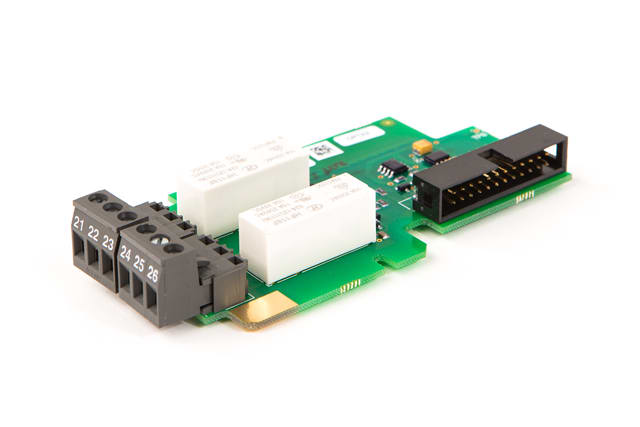

OPT-A2 - I/O Expander

Sørger for to reléutgangssignaler for VACON® NXS og VACON® NXP produkter.

  • 2 stk. NO/NC reléutganger
  • Spor: B

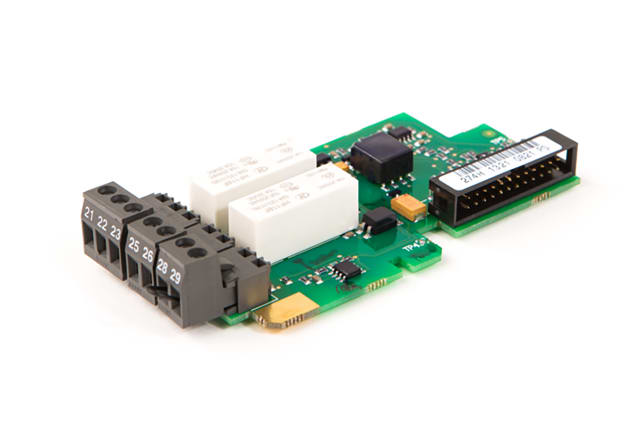

OPT-A3 - I/O Expander

Utstyrt med 2 reléutgangssignaler og en termistorinngang for overtemperaturbeskyttelse for VACON® NXS og VACON® NXP produkter.

  • 1 NO/NC relé output
  • 1 NO relé output
  • 1 PTC termistorinngang
  • Spor: B

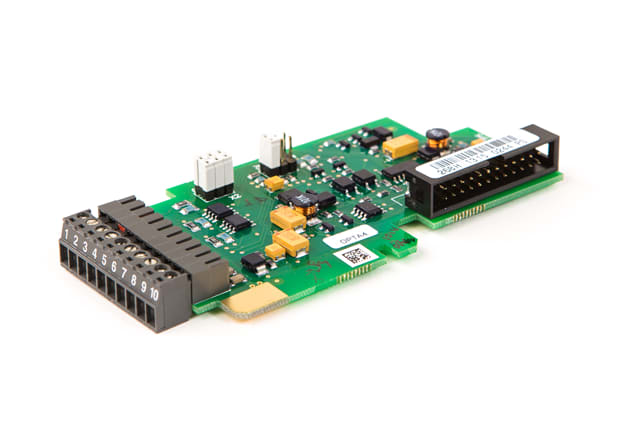

OPT-A4 - TTL Encoder

Brukes til å koble VACON® NXP-produkter til puls-/inkrementelle enkodere av TTL- og TTL(R)-type i samsvar med RS422-spesifikasjonen.

  • Differensielle A+, A-, B+, B-, Z+ og Z- signaler
  • 1 kvalifiseringsinngang, brukes til å spore Z-pulsen
  • 1 rask digital inngang, brukes til å spore svært korte pulser
  • Valgfri enkoderspenningsforsyning +5/+15/+24 V
  • Spor: C
OPT-A5 - HTL Encoder

Brukes til å koble VACON® NXP produkter til puls-/inkrementelle enkodere av HTL-type.

  • Differensielle A+, A-, B+, B-, Z+ og Z- signaler
  • 1 kvalifiseringsinngang, brukes til å spore Z-pulsen
  • 1 rask digital inngang, brukes til å spore svært korte pulser
  • Valgfri enkoderspenningsforsyning +5/+15/+24 V
  • Spor: C

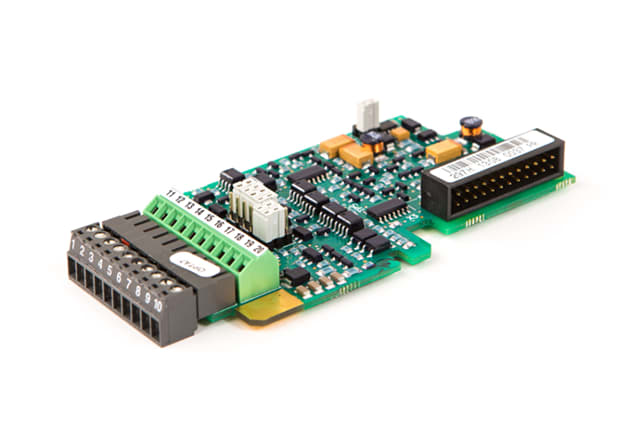

OPT-A7 - HTL Encoder

Brukes til å koble 2 puls-/inkrementelle enkodere av HTL-type til et VACON® NXP produkt.

  • Differensielle A+, A-, B+, B-, Z+ og Z- signaler
  • 1 kvalifiseringsinngang, brukes til å spore Z-pulsen
  • 1 rask digital inngang, brukes til å spore svært korte pulser
  • Valgfri enkoderspenningsforsyning +15/+24 V
  • Spor: C

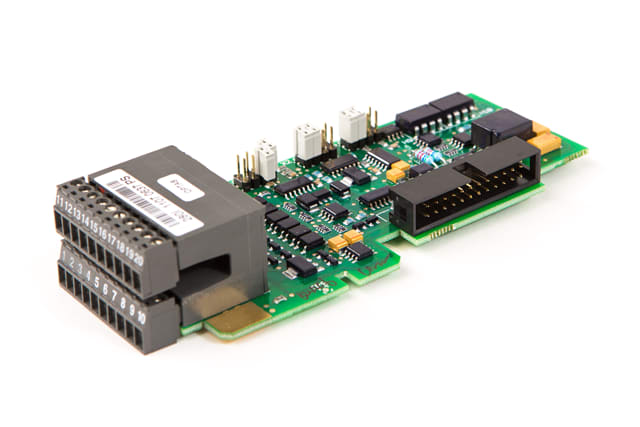

OPT-A8 - I/O Expander

Sørger for en rekke inngangs- og utgangssignaler for styring av VACON® NXS og VACON® NXP omformere. Tilsvarer OPTA1, bortsett fra at analoge innganger og utganger er galvanisk isolert i OPTA8.

  • 6 digitale innganger, 24 V DC
  • 1 åpen-kollektor digital utgang
  • 2 analoge innganger (0...10 V eller -10…+10 V eller 0…20 mA)
  • 1 analog utgang (0…10 V eller 0…20 mA)
  • +10 V DC referanse
  • +24 V DC ekstern strømforsyning eller spenningsutgang
  • Spor: A

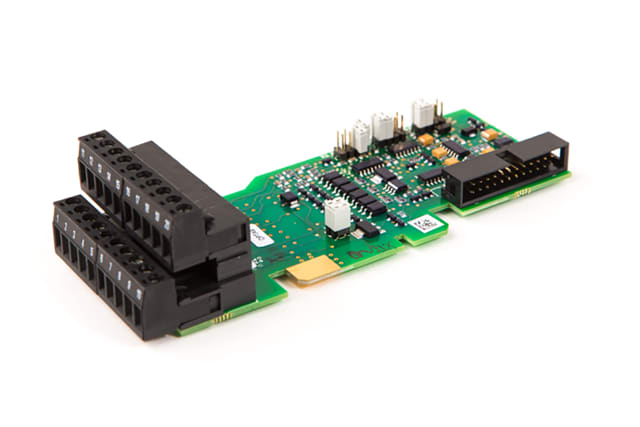

OPT-A9 - I/O Expander

Sørger for en rekke inngangs- og utgangssignaler for styring av VACON® NXS og VACON® NXP omformere. Tilsvarer OPTA1, bortsett fra at i OPTA9 har kontaktene et tverrsnitt på 2,5 mm2.

  • 6 digitale innganger, 24 V DC
  • 1 åpen-kollektor digital utgang
  • 2 analoge innganger (0...10 V eller -10…+10 V eller 0…20 mA)
  • 1 analog utgang (0…10 V eller 0…20 mA)
  • +10 V DC referanse
  • +24 V DC ekstern strømforsyning eller spenningsutgang
  • Spor: A
OPT-AA - I/O Expander

Sørger for en rekke inngangs- og utgangssignaler for styring av VACON® NXL omformere

  • 3 digitale innganger, 24 V DC
  • 1 åpen-kollektor digital utgang
  • 1 NO relé output
  • +24 V DC ekstern strømforsyning eller spenningsutgang
  • Spor: E

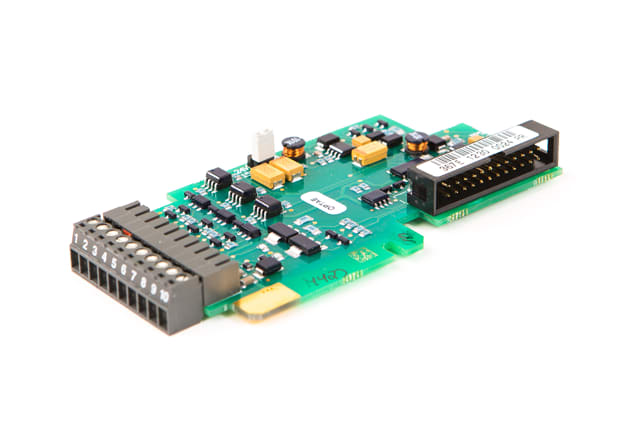

OPT-AE - Encoder Board

Brukes til å koble puls-/inkrementelle enkodere av HTL-type til VACON® NXP-produkter. Utvidelseskortet har også utgang for et enkoderretningssignal og et enkoderpuls-utgangssignal, som leveres ved å dele opp inngangspulsene fra enkoderen.

  • Differensielle A+, A-, B+, B-, Z+ og Z- signaler
  • 1 digital utgang for enkoderretning
  • 1 digital utgang for enkoderutsignal, en programmerbar oppdeler
  • Valgfri enkoderspenningsforsyning +15/+24 V
  • Spor: C

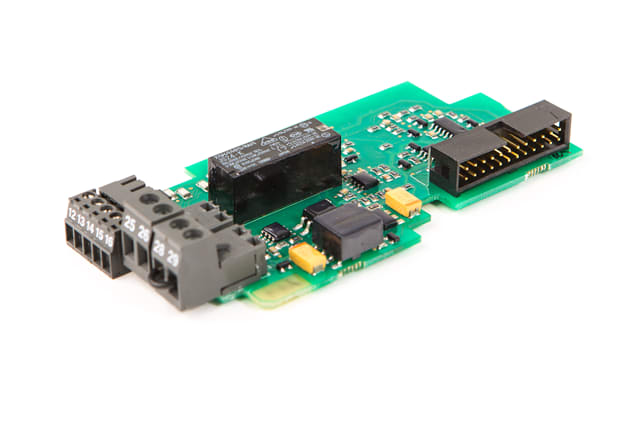

OPT-AI - I/O Expander

Sørger for en rekke inngangs- og utgangssignaler for styring av VACON® NXL omformere.

  • 3 digitale innganger, 24 V DC
  • 1 PTC termistorinngang
  • 1 NO relé output
  • +24 V DC ekstern strømforsyning eller spenningsutgang
  • Spor: E
OPT-AK - Sin/Cos Encoder

Brukes til å koble inkrementelle enkodere av sinus-/cosinus-type til et VACON® NXP-produkt.

  • Differensielle SIN+, SIN-, COS+, COS-, R+ og R- signaler (1 volt peak-to-peak)
  • Valgfri enkoderspenningsforsyning +5/+15/+24 V
  • Spor: C

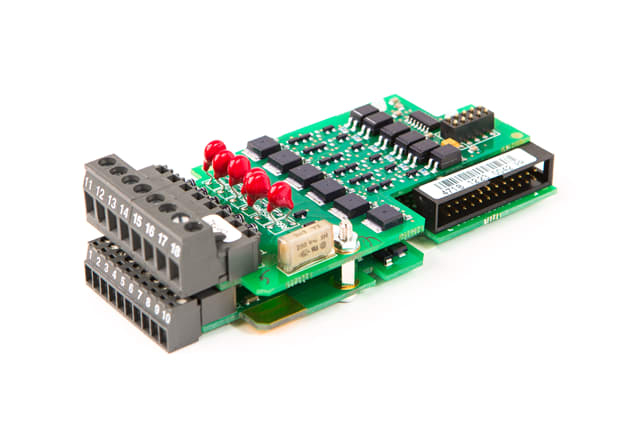

OPT-AL - I/O Expander

Sørger for en rekke inngangs- og utgangssignaler for styring av VACON® NXS og VACON® NXP omformere.

  • 6 digitale innganger, 42…240 V AC
  • 1 åpen-kollektor digital utgang
  • 1 analog inngang 0…10 V
  • 1 analog inngang -10…+10 V
  • 1 analog utgang 0…10 V
  • 1 analog utgang 0…20 mA
  • +15 V DC spenningsutgang
  • +24 V DC ekstern strømforsyning eller spenningsutgang
  • Spor: A

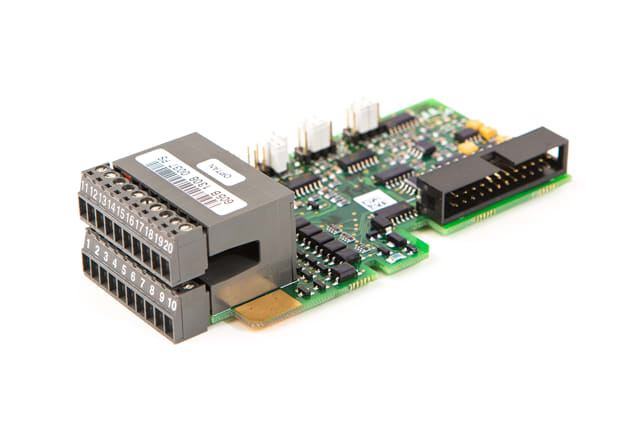

OPT-AN - I/O Expander

Sørger for en rekke inngangs- og utgangssignaler for styring av VACON® NXP-omformere.

  • 6 galvanisk isolerte digitale innganger, 24 V DC
  • 2 analoge innganger (0...10 V eller -10…+10 V eller 0…20 mA)
  • 2 analoge utganger (0...10 V eller -10…+10 V eller 0…20 mA)
  • +10 V DC og -10 V DC-referanse
  • +24 V DC ekstern strømforsyning eller spenningsutgang
  • Spor: A
