WIKA ScrutonWell termolommer
- Ideell for krevende applikasjonsforhold
- Reduserer oscillasjonsamplitude med over 90%
- Tillater både lenger innstikk og tynnere lomme
- Medfører betydelig raskere responstid og bedre presisjon
- Patentert WIKA design
WIKA ScrutonWell® termolomme
Effektiv demping av vibrasjonsinduserte belastninger
Har du en krevende applikasjon som gjør at du må gå på komprimiss for å få termolommene dine til å overleve prosessforholdene? WIKA ScrutonWell® er en innovativt designet termolomme utviklet for å redusere vibrasjonsinduserte påkjenninger i krevende prosessapplikasjoner. Designet benytter spiralformede riller (helical strakes) som effektivt demper vortex-induserte vibrasjoner og reduserer oscillasjonsamplituden med mer enn 90 %. Dette gjør ScrutonWell® spesielt godt egnet for kritiske målepunkter innen petrokjemisk industri, onshore/offshore-anlegg og prosess- og anleggsbygging med høye mekaniske og termiske belastninger.
Tradisjonelle termolommer kan kreve kompromisser som kortere innstikkslengde eller større diameter for å bestå wake frequency-beregninger. Dette kan redusere både presisjonen på målingene, men også betydelig øke responstiden til termometeret. ScrutonWell®-designet eliminerer behovet for støttekrage og maskinering på stedet, og muliggjør enkel, rask og kostnadseffektiv installasjon uten inngrep i flens eller dyse. Designet er testet og verifisert av uavhengige laboratorier og kan benyttes på massivmaskinerte termolommer med flens, Vanstone-design, samt for innsveisede og gjengede prosessforbindelser.
 |
 |

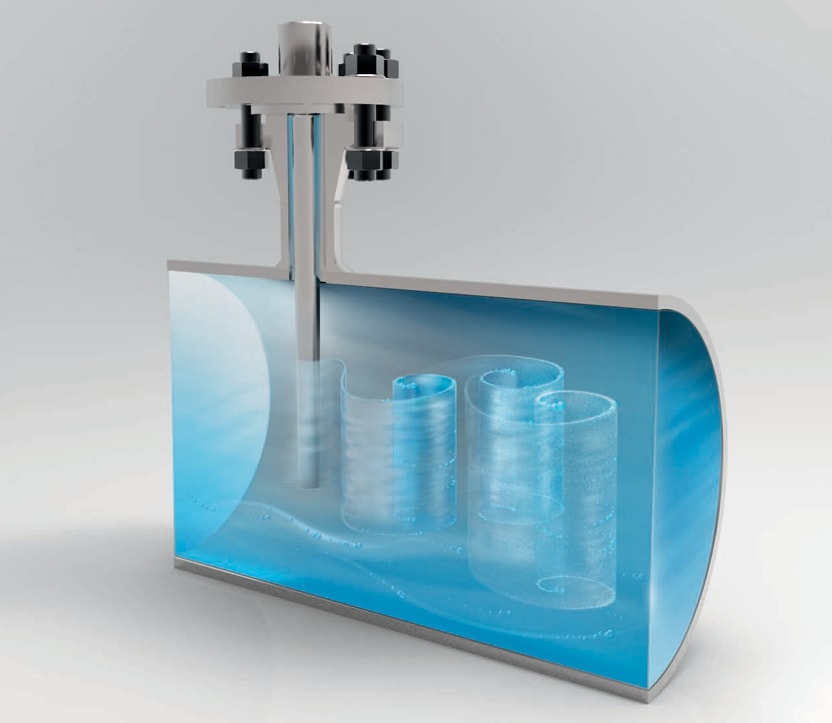

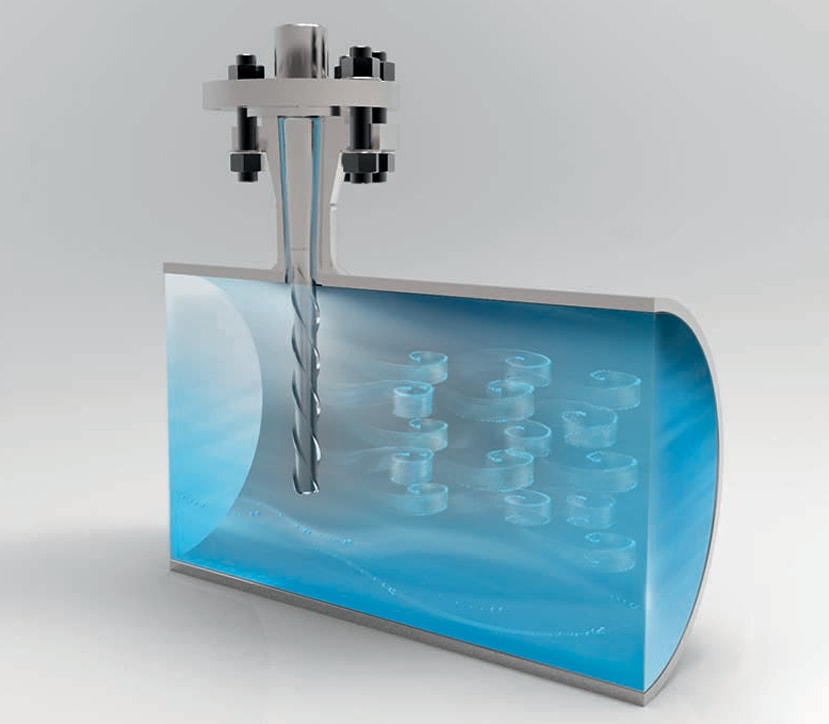

| I enkelte flow-forhold kan en "Kármán vortex street" forme seg bak termolommen når det påføres en flow i røret. Denne består av to rader med virvler med motsatt rotasjonsretning, som glir forbi termolommen på høyre og venstre side. Dette kan få termolommen til å vibrere, og man kan oppleve blant annet stressbrudd og lignende problemer. | De spiralformede rillene rundt ScrutonWell-termolommen bryter opp flowen og dermed hindrer den formasjonen av en definert "Kármán vortex street". Man vil dermed unngå det meste av vibrasjonen som påføres termolommen gjennom den reduserte amplituden av de oppløste virvlene. |
ScrutonWell designet er ikke én spesifikk termolomme-serie fra WIKA. Alle de kjente (maskinerte) termolommene til WIKA kan leveres med ScrutonWell, slik at du er sikker på at du kan finne den termolommen som passer din applikasjon best.
Nøkkelegenskaper
- Effektiv demping av vibrasjonsinduserte laster ved hjelp av spiralformede riller
- Reduserer oscillasjonsamplitude med >90 %
- Optimalisert rotutforming for økt bøyningsstyrke
- Ingen behov for støttekrage eller maskinering av flens/dyse
- Rask og kostnadseffektiv installasjon
- Egnet for kritiske målepunkter og høye prosessbelastninger
- Tilgjengelig i flere utførelser: flenset, gjenget, innsveiset og Vanstone-design
- Testet og godkjent av TÜV NEL og Institute for Mechanics and Fluid Dynamics (TU Freiberg)
For mer informasjon se datablad under Dokumentarkiv her på siden, eller ta kontakt med oss så hjelper vi deg å finne rett løsning.
