WIKA FRKPS Testsett for kjettingtalje (3500kg)

WIKA FRKPS Testsett for kjettingtalje

WIKA FRKPS brukes for å teste friksjonsclutch på kjettingtaljer. Instrumentet består av en kraftmåler med kjetting-adaptere og et nøyaktig håndholdt display med loggefunksjon. For å utføre testen monterer man kraftmåleren på kjettingen, og lar den bli med kjettingen opp mot basen av taljen og dermed blokkerer den kjettingen og kraften kan måles.

Kraftmåleren er en spesialdesignet utgave av en veiecelle (skjærbjelke / shear beam) og påvirkes derfor ikke av parasittiske krefter og moment. Utgangssignalet sendes til det håndholdte WIKA FE630 displayet via kabel for avlesning og eventuell logging. For å kunne teste de aller fleste typer kjettingtaljer er det inkludert flere ulike adaptere i settet.

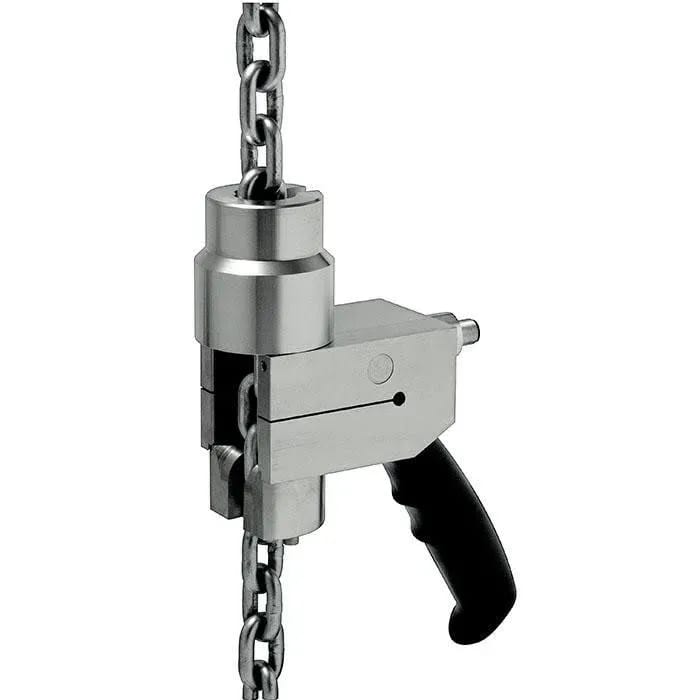

WIKA FRKPS Kraftmåler For å sikre mest mulig robuste målinger som påvirkes minimalt av parasitisk kraft og moment brukes en skjærbjelke (shear beam) kraftmåler. Denne spesialvarianten har håndtak på seg for enkel montering på kjettingen og med adaptere i ulike størrelser passer den på de fleste typer kjetting. På baksiden (over håndtaket) er det en elektrisk tilkobling for kabel ned til displayet.

WIKA FE630 Display Det håndholdte WIKA FE630 displayet måler signalene som sendes fra kraftmåleren via kabelen. Instrumentet har et stort og lettlest display, og er svært brukervennlig og enkel å forstå. Instrumentet har alle funksjonene du trenger for å evaluere målingene fra kraftmåleren, være seg om du bare vil lese av målt verdi på skjermen, eller logge med høy samplingfrekvens for å se kurver og trender. Ønsker du å videre analysere loggedata kan du overføre det til PC og lage testlogger, mm. Programvare følger med i leveransen. Med en nøyaktighet på bedre enn 1kg mellom 40...3500kg (0,5%Fnom) er dette et skikkelig kraftig instrument.

Dette følger med i esken:

• Robust aluminiumskoffert
• Håndholdt indikator (WIKA FE630)
• Kraftmåler
• 3 sentreringshylser
• 2 kjettingadaptere
• Lader
• 10m kabel
• Kalibreringssertifikat (5 punkter)

Teknisk beskrivelse av WIKA FRKPS testsettet:

FRKPS Kraftmåler

• FRKPS Testsett for kjettingtalje, 0...40kg til 0...3,500kg
• Kraftretning: kompresjon
• Maks belastning: 3.5 t
• Utgangssignal: 2.0 ±0.2 mV/V
• Elektrisk tilkobling: M9 plugg på 10m kabel
• Kapslingsgrad: IP67

FE630 Håndholdt display

• FE630 Håndholdt måleinstrument for sensorer med mV/V utgang
• Inngangssignal på FE630: mV/V, 4-leder
• Antall sensorer: Maks 1 sensor
• Spenningstilførsel: 5V DC
• Oppsett: Fabrikkalibrering
• Kapslingsgrad: IP52
• Koffert: Stor koffert inkludert (494 x 402 x 132 mm)
• Spesialutførelse: Samplingfrekvens til FRKPS 7200Hz
