Manometer: S1 og S3 - Hva er forskjellen?
Er du usikker på hva forskjellen på WIKA sine 233.30 og 233.50 manometer er? Denne artikkelen tar for seg forskjellene mellom S1 og S3 manometer
Sikkerhetsversjon nivå S1

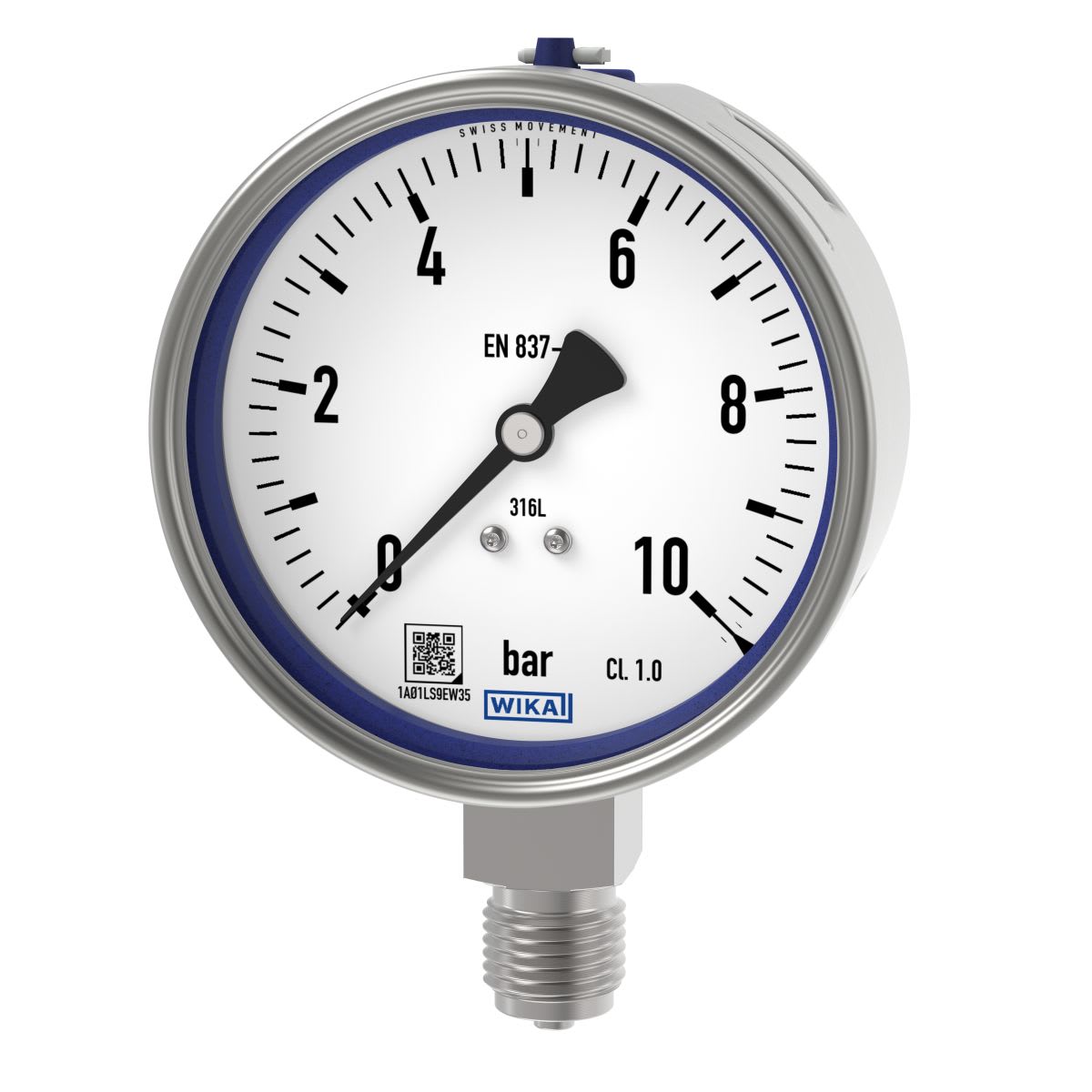

WIKA 232.50 og 233.50 manometer har en utblåsningssikring på baksiden av kabinettet i samsvar med standarden EN 837-1. Den tilsvarer derfor sikkerhetsversjonen S1. Hvis Bourdon-røret skulle sprekke ved en feil, kan en stor del av den frigjorte energien slippe ut på baksiden via utblåsningspluggen. Denne konstruksjonen forhindrer imidlertid ikke at vinduet, andre komponenter og mediet slynges fremover fra huset ved en spesielt voldsom og plutselig energiutladning, for eksempel ved rask åpning av en ventil. Dette kan i sin tur føre til alvorlige skader på alle som står foran instrumentet i det aktuelle øyeblikket.
Sikkerhetsversjon nivå S3

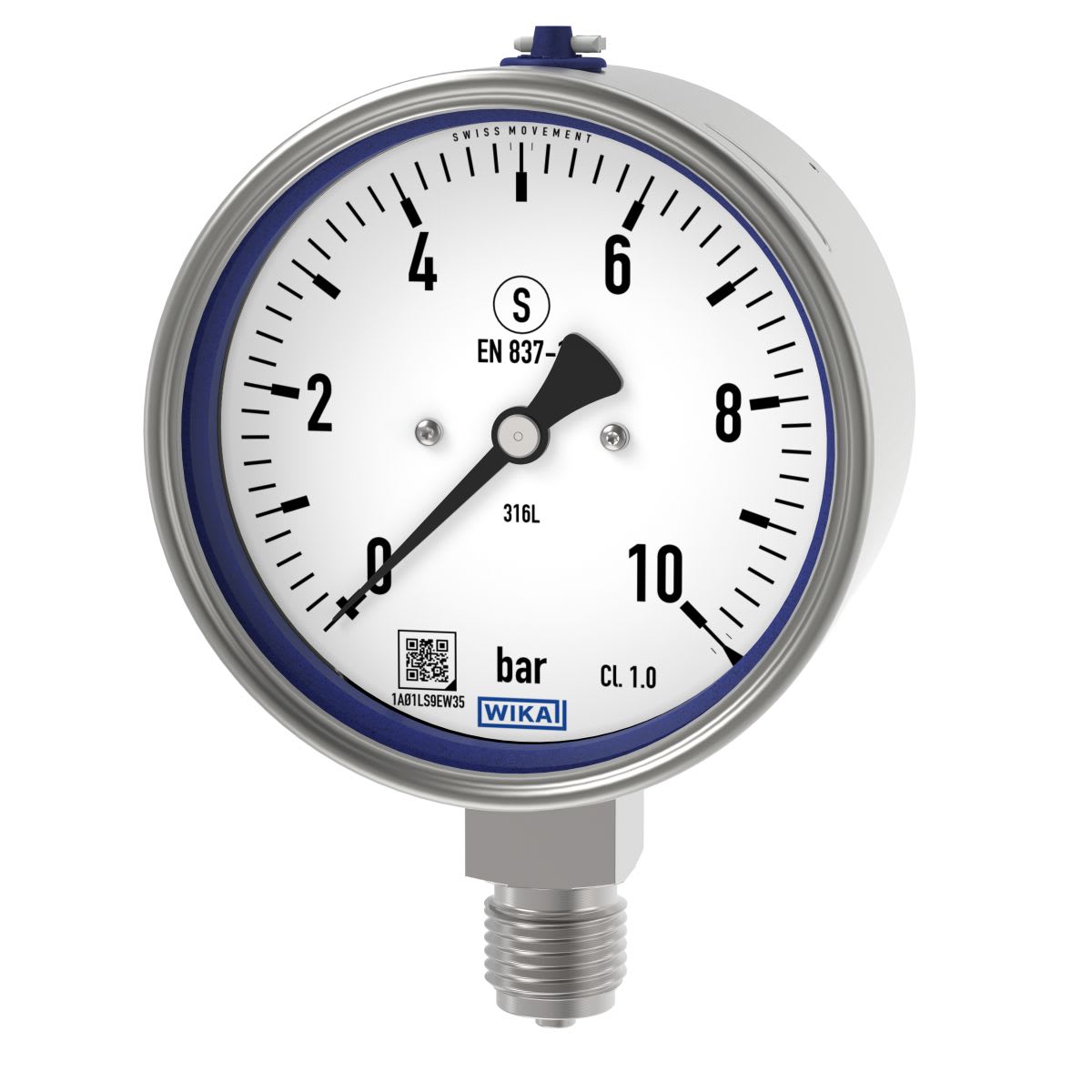

WIKA 232.30 og 233.30 manometer er kvalifisert som et instrument med sikkerhetsversjon S3 i henhold til standarden, og gir derfor best mulig beskyttelse i tilfelle feil. Det er merket med en innringet «S» på skiven. Sikkerhetsfunksjonene i kabinettet er en solid baffelvegg og en utblåsbar bakside. I tilfelle et Bourdon-rør skulle sprekke, kan eventuelle komponenter og mediet bare slippe ut bakover. Operatørene foran instrumentet er derfor alltid beskyttet.
Beslutningsveiledning for brukere
Følgende oversikt er ment å gi brukerne råd om i hvilke tilfeller det er tilrådelig å bruke den aktuelle sikkerhetsversjonen, med utgangspunkt i standarden EN 837-2 (Valg og installasjonsanbefalinger for trykkmanometer).
Bruksområder med flytende prosessmedium:
- S1 for manometre med væskefylling (i henhold til EN 837-2 er det ikke nødvendig med noen sikkerhetsversjon for instrumenter med hus uten væskefylling)
Bruksområder med prosessmedier i gassform:
- S1 for måleområder ≤ 25 bar
- S3 for måleområder > 25 bar
Det understrekes nok en gang: Overalt der en trykkmåler ikke kan beskyttes mot kritiske prosesshendelser (trykktopper, pulseringer, overtrykk osv.) ved hjelp av egnede beskyttelsestiltak, anbefales generelt en sikkerhetsversjon på høyeste nivå (S3).
Standarden spesifiserer også en annen sikkerhetsutførelse for trykkmålere, nivå S2 (med utblåsbar bakside, men uten en solid skillevegg). Når det gjelder trykkmålere i rustfritt stål, konsentrerer WIKA seg imidlertid om de to andre sikkerhetsnivåene på grunn av flere tiår med markeds- og kundeerfaring.
