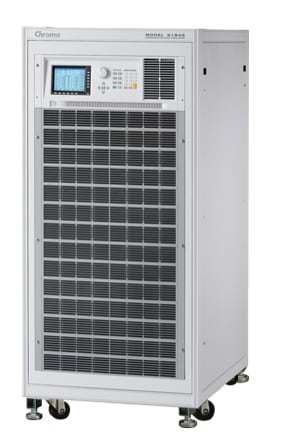

Chroma Regenerative Grid Simulator 0-300V, 30-100Hz, 30kVA, 1/3Ø

Applikasjoner

• Testing av solcelleomformere (PV-invertere)
• Verifisering av vindturbinsystemer
• Reguleringstesting etter UL 1741SA, IEEE 1547, IEC 62116
• Smart grid-applikasjoner
• Vehicle to Grid (V2G) testing
• Testing av energilagringssystemer (ESS)
• Nettforstyrrelsestesting (PLD)
• Kvalitetssikring i produktutvikling
• Design- og kvalitetsverifisering
• Produksjons- og sluttkontroll
• Harmonisk bølgeformgenerering
• Testing i enkelt- eller trefase-nett
• Simulering av ubalanserte nettforhold
• Effektmåling og analyse av strømparametere

Beskrivelse

Etterspørselen i markedet etter Distributed Resource (DR)-produkter som solcelleomformere (PV-invertere) og vindturbinsystemer øker jevnt ettersom verden streber etter rene, fornybare energikilder. Denne etterspørselen har skapt et behov for streng reguleringstesting i henhold til standarder som UL 1741SA, IEEE 1547 og IEC 62116, som sikrer korrekt og sikker drift av tilkoblede produkter. Det har blitt avgjørende for produsenter å gjennomføre disse testene for å dokumentere samsvar og redusere risikoen for produktansvar. Chromas nye 61800-serie med nett-simulatorer er utviklet for å oppfylle disse testkravene ved å tilby en full 4-kvadrant, fullt regenerativ nett-simulator med avanserte funksjoner for samsvar, sikkerhet og produktvalidering.
Den regenerative nett-simulatoren 61800 lar brukere variere relevante parametere for å simulere virkelige nettforsyningsmiljøer og -forhold. Støttede variasjoner inkluderer frekvens, fasevinkel, spenningens amplitude og spenningsfall i enkelt- eller trefase-modus. Ubalanserte trefasetilstander kan enkelt simuleres. Og viktigst av alt gir den regenerative funksjonen en effektiv energisparemetode, siden energien generert av enheten som testes, kan mates tilbake til nettet i stedet for å bli sløst bort som varme under drift.
61800-nett-simulatoren oppfyller også testkrav for smarte strømnett og elbilrelaterte applikasjoner, som Vehicle to Grid (V2G) og energilagringssystemer (ESS). 61800 kan også møte kravene i IEC-standarder (slik som IEC 61000-3-2/-3-3/-3-11/-3-12) for AC-forsyninger.
Den regenerative nett-simulatoren 61800 kan brukes til mer enn bare produktutvikling under FoU. De omfattende funksjonene er verdifulle både under design og kvalitetsverifisering, samt i ulike produksjonsfaser. Ved å bruke avansert digital kontrollteknologi kan 61800 levere opptil 300 VAC ved utgangsfrekvenser fra 30 Hz til 100 Hz. AC+DC-funksjonen gir støtte for applikasjoner som krever DC-offset.
61800-serien kan også levere presisjonsmålinger som RMS-spenning, RMS-strøm, virkelig effekt, effektfaktor, strøm-toppfaktor og mange andre. Med avansert DSP-teknologi kan 61800 enkelt simulere nettforstyrrelser (PLD) ved hjelp av LIST-, PULSE- og STEP-modusene. Ytterligere funksjoner, som bølgeformsyntese, gjør det mulig for brukere å programmere ulike forvrengte harmoniske bølgeformer som kreves av enkelte standarder. GPIB (IEEE488.2), RS-232, USB og Ethernet-grensesnitt er tilgjengelige for fjernstyring av 61800-nett-simulatoren.
