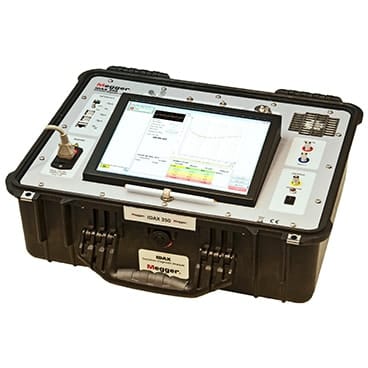

Megger IDAX 350, 3 kanals DFR trafotester med intern PC

Megger IDAX 350 Trafotester

IDAX er et isolasjonsdiagnostisk instrument basert på DFR (Dielectric Frequency Response), også kjent som FDS (Frequency Domain Spectroscopy). DFR-teknologi er en etablert testprosedyre i laboratorier som i en innovativ innsats fra Megger har blitt tilpasset feltbruk i IDAX-serien av instrumenter.

DFR er måling av kapasitans og tap (tan delta eller effektfaktor) over flere frekvenser. Den målte DFR-kurve er avhengig av isolasjonsgeometri, fuktighet, olje ledningsevne og temperatur. Ved avansert kurvetilpasning til referansematerialmodell, er det mulig å beregne fuktinnhold i fast isolasjon, oljens ledningsevne ved 25 °C (referansetemperatur), og tan delta/effektfaktor ved 20 °C (referansetemperatur).

I beregningene er ITC (Individual Temperature Correction), en annen viktig funksjon brukes til å oversette testdata fra testobjektets temperatur til referansetemperaturene. IDAX programvaren inneholder spesifikt et ITC-korrigert frekvenssveip designet for vurdering av instrumenttransformatorer og gjennomføring.

IDAX er svært enkel å bruke med automatisert testflyt og presentasjon av resultater som bruker et lettfattelig «trafikklys» system.

IDAX er tilgjengelig i flere versjoner

• IDAX 300 – En kompakt og lett 3-kanals inngang (rød, blå, og jord), 3 terminaler (generator, mål og vakt) og ett amperemeter instrument for bruk med en ekstern datamaskin som kjører IDAX-diagnoseprogramvaren.
• IDAX 300/S – Som IDAX 300 men med to amperemeter for to samtidige målinger.
• IDAX 350 – Som IDAX 300/S, men plassert i en robust og vanntett etui sammen med en innebygd datamaskin som kan også brukes til å kontrollere andre Megger-instrumenter.

IDAX DFR-metoden er nå en del av internasjonale guider og standarder, f.eks. Cigre TB 254, Cigre TB 414, Cigre TB 445, Cigre TB 775, IEEE C57.152-2013, IEEE C57.161-2018
