Lekkasjestrømtenger – måling og feilsøking uten driftsstans

Lær hvordan lekkasjestrøm kan påvirke installasjonen din, og hvordan du effektivt måler og dokumenterer med Fluke 368 FC og 369 FC.

Hva er lekkasjestrøm?

Lekkasjestrøm er strøm som utilsiktet går til jord, ofte via isolasjon, skjerm eller beskyttelsesleder. Isolasjon har både elektrisk motstand og kapasitans, og strøm kan derfor flyte gjennom begge. Gammel eller skadet isolasjon gir lavere motstand og dermed høyere lekkasjestrøm, mens lange kabelstrekk bidrar med økt kapasitans og et høyere grunnivå av lekkasje. I tillegg inneholder moderne elektronisk utstyr filtre med kondensatorer på inngangen. Disse øker den totale kapasitansen i installasjonen og kan føre til høye samlede lekkasjestrømmer, selv om hvert enkelt utstyr isolert sett tilfredsstiller gjeldende krav.

I moderne elektriske installasjoner blir lekkasjestrøm en stadig vanligere utfordring. Økt bruk av elektronisk utstyr som frekvensomformere, UPS-systemer, EMC-filtre og switch-mode strømforsyninger gir komplekse strømformer og høyere samlet lekkasjestrøm.
For installatører og teknisk personell innen industri og offshore er lekkasjestrømtenger derfor et viktig verktøy for feilsøking, dokumentasjon og forebyggende vedlikehold – uten at anlegget må tas ut av drift.

Hva kan lekkasjestrøm føre til?

Høye eller varierende nivåer av lekkasjestrøm kan føre til sporadisk utkobling av jordfeilbrytere, redusert driftssikkerhet og tidkrevende feilsøking. Ved å måle og kvantifisere lekkasjestrømmen tidlig får man et langt bedre beslutningsgrunnlag og kan raskere identifisere problemkurser eller belastninger.

Hva er en lekkasjestrømtang?

En lekkasjestrømtang fungerer ved at alle aktive ledere omsluttes samtidig, slik at kun differansen mellom lederne måles. I TN-systemer omsluttes også nøytralleder. Instrumentene er utviklet for måling i mA- og µA-området og gir høy oppløsning der vanlige strømtenger ikke er tilstrekkelige.
Sann RMS-måling sikrer korrekt avlesning også ved ikke-sinusformede strømmer, noe som er vanlig i installasjoner med mye elektronikk.
Fluke 368 FC og 369 FC har innebygd filterfunksjon som kan aktiveres for å begrense målområdet til 40–70 Hz, eller deaktiveres for måling opp til 1 kHz. Ved å sammenligne målinger med og uten filter kan man vurdere hvor stor andel av lekkasjestrømmen som skyldes harmonisk forvrengning og høyfrekvent støy. Dette gir verdifull innsikt ved feilsøking i industrielle anlegg, offshore-installasjoner og IT-nett.

Begge instrumentene har intern loggefunksjon med plass til 65 000 målepunkter. Loggeintervall kan settes fra ett sekund til ett minutt, noe som gir fleksibilitet for både kortvarige tester og trendmålinger over tid. Ved raske loggeintervaller, for eksempel ett sekund, er det internminnets kapasitet som begrenser loggetiden. Ved lengre loggeintervaller kan det logges over lengre perioder, men den faktiske loggetiden vil begrenses av batterilevetiden, som er opptil 150 timer uten bruk av baklys og arbeidslys.

Måleresultatene overføres trådløst via Bluetooth til Fluke Connect-appen, hvor data enkelt kan deles som PDF- eller CSV-filer for dokumentasjon og rapportering.

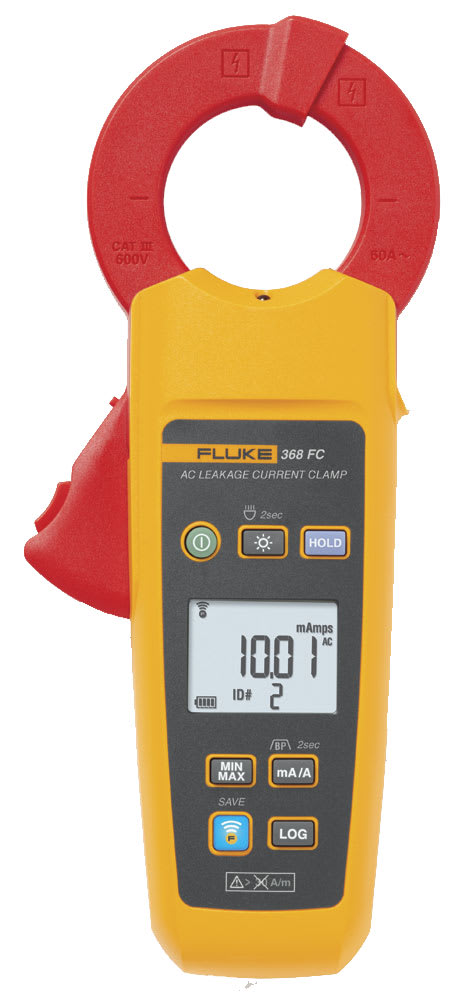

Fluke 368 FC og Fluke 369 FC

Fluke 368 FC og 369 FC er Sann RMS lekkasjestrømtenger som også kan benyttes til vanlig laststrømmåling opptil 60 A AC. Instrumentene har LED-arbeidslys for arbeid i dårlig belyste tavler og er sikkerhetsklassifisert for CAT III 600 V og CAT IV 300 V, med maksimal spenning på 600 V fase til jord. Forskjellen mellom modellene ligger hovedsakelig i størrelsen på kjeftåpningen, noe som gir fleksibilitet ved valg av instrument basert på kabeldimensjoner og installasjonstype – uten kompromiss på målenøyaktighet eller funksjonalitet.

For installatører og teknisk personell innen industri og offshore gir lekkasjestrømtenger et effektivt verktøy for raskere feilsøking, redusert nedetid og bedre dokumentasjon.
Riktig måling gir et bedre grunnlag for riktige tiltak - og en mer stabil og forutsigbar drift.
