Hvordan kalibrere med en 55x0A

Kalibrering av multimeter

Prosessen med å kalibrere et multimeter er en av de vanligste jobbene til en multiprodukt kalibrator. Mer spesifikt kalibrering av AC strøm, DC spenning og motstand. Digitale multimetre må kalibreres regelmessig for å verifisere nøyaktighet over tid.

1. Kalibrere AC strøm

De to videoene nedenfor viser deg to ulike måter å kalibrere AC strøm på et digitalt multimeter. Når du ser på videoen, legg spesielt merke til at terminalene du skal bruke lyser opp. Fluke kaller dette Visual Management Terminals og disse lysene bidrar til at det blir enda vanskeligere å koble feil.

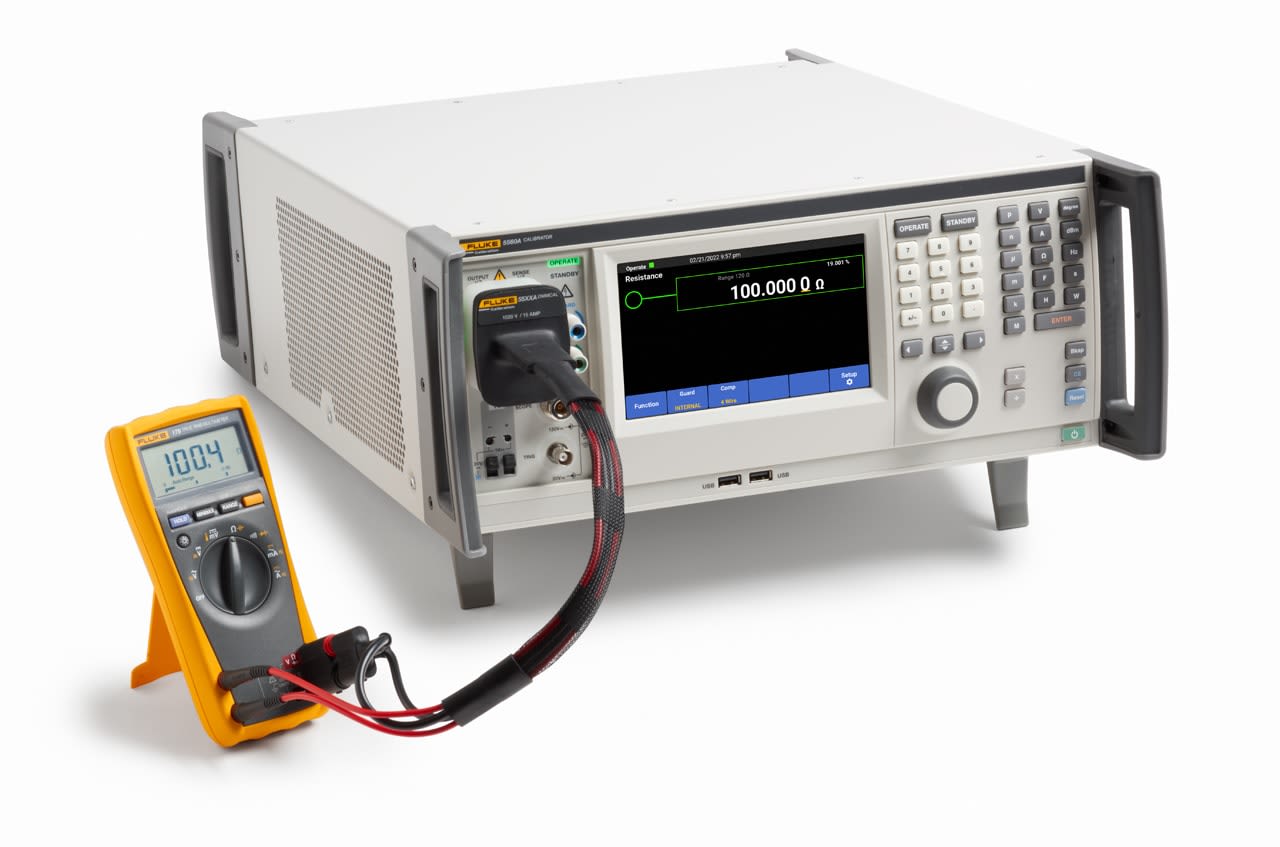

Videoen til høyre viser hvordan det gjøres med ordinære testledninger. Om du vil ha en enklere måe å gjøre det på kan du bruke Fluke sitt DMM AUTOCAL adapter. DMM AUTOCAL adapteren gjør at du kan utføre kalibrering av multimeter uten å måtte utføre ledningsbytte. Du finner flere videoer lenger ned som viser hvordan denne fungerer.

2. Kalibrere DC spenning

Denne steg-for-steg gjennomgangen viser deg hvordan du kalibrerer DC spenning på et digitalt multimeter. På samme måte som AC strøm punktet ovenfor viser videoene nedenfor deg hvordan du gjør dette med- og uten DMM AUTOCAL adapteren. Igjen legg merke til at terminalene på kalibratoren lyser opp og veileder deg til hvor du skal koble testledningene dine.

3. Kalibrere motstand

Det er et par ulike måter å gå gjennom prosessen med kalibrering av motstand på en 55x0A kalibrator. Begge videoene nedenfor viser deg hvordan du utfører dette med DMM AUTOCAL adapteren med 2- eller 4 testledninger.

Multiprodukt kalibratoren vil forøvrig kompensere for eventuell ekstra motstand gjennom testledningene. Du trenger bare å fortelle kalibratoren hvilke oppsett du har og så sørger den for å kompensere for deg slik at du ikke trenger å tenke på dette.

4. Kalibrere temperatur med en termoelementkobling

En multiprodukt kalibrator kan simulere temperatursignaler for kalibrering av termometre, eller temperatur-modusen på et multimeter. TC-kilde funksjonen lar deg koble til en mini eller standard termoelement plugg, samt ren termoelementkabel med avisolerte ender. Alt gjøres fra den samme kontakten på kalibratoren.

I displayet på kalibratoren kan du velge hvilke termoelement typer du vil simulere.

Kalibrere strømtenger

Kalibrering av strømtenger er kjempelett når man har de tilhørende spolene til 55x0A kalibratorene. Spolene ble redesignet ved lansering av 55x0A serien, så nå er de mer robuste, enklere å tra med seg, og så er det markører som viser hvor du skal plassere strømtangen i forhold til det magnetiske feltet.

5. Kalibrere strømtang med spole

Videoene nedenfor viser deg steg-for-steg hvordan du kalibrerer en strømtang med den tilhørende spolen. Den ene videoen går gjennom prosessen med spolen med 1, 2 og 10 viklinger, mens den andre dekker prosessen med spolen som har 50 viklinger.

Dette var en kort gjennomgang av de mest brukte funksjonene på de nye Fluke 55x0A multiprodukt kalibratorene. Og husk, 5540A, 5550A og 5560A modellene kan leveres med skop-tillegg slik at du kan kalibrere oscilloskop også!
