Hydratron GBD Ettstegs dobbelvirkende booster

Produktnummer: 114699

  • For boosting av gasstrykk
  • Holder trykket uten å bruke energi eller generere varme
  • Ingen risiko for flammer eller gnister
  • Enkelt å tilføye automatisering
  • Robust og lett å vedlikeholde

Hydratron GBD serien 1-stegs dobbeltvirkende boostere

Hydratron GBD er en dobbeltvirkende luftdrevet gassbooster stempelpumpe med en direktekoblet integrert luftdrevet stempelmotor som er designet for å generere høyt gasstrykk.

Med dobbeltvirkende modeller er trykkøkningen muliggjort via størrelsesforholdet mellom det større luftdrevne stempelet som er direkte koblet til to mindre gasstempel. De mindre stemplene har lik diameter. Stempelet i gassboosteren drar inn gass ved lavere trykk og fortrenger det til et høyere utgangstrykk fra boosteren inn i et lukket system. På dobbeltvirkende modeller brukes trykket i gasstilførselen til å gi ut ekstra energi, noe som muliggjør høyere utgangstrykk og høyere flowhastighet.

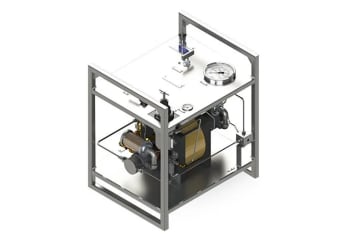

Denne modellen kan så klart også leveres inn i et plug&play system (power unit)


Nøkkelegenskaper for boosteren:

  • Kan stoppe og holde et gitt set-trykk uten å forbruke energi, eller generere varme
  • Energibesparende mekanisme bruker trykktilførselen til å bistå den luftdrevne motoren.
  • Ingen risiko for flammer eller gnister
  • Trinnløs variabel flowkontroll for hastighet/utgang
  • Trinnløs variabel trykkontroll for utgang
  • Enkelt å tilføye automatisk kontroll
  • Standardmodeller er egnet for luft, nitrogen og helium. Designalternativer er tilgjengelig for andre gasser.
  • Ingen grenser eller negative effekter ved kontinuerlig start/stopp applikasjoner
  • Utprøvd pålitelighet, robust og enkel å vedlikeholde

Modeller og ytelse:

Modell Maks utgangstrykk @ 100psi tilførsel Fortrengning / syklus Maks komprimering Tilførseltrykk for maks utgangstrykk
PSI BAR CU INS CC'S   PSI BAR
GBD33 5 700 393 15,6 255,7 15:1 2 400 166
GBD66 9 000 621 8,0 131,1 15:1 2 400 166
GBD118 14 200 979 4,5 73,8 15:1 2 400 166
GBD186 21 000 400 1,5 24,6 15:1 2 400 166
