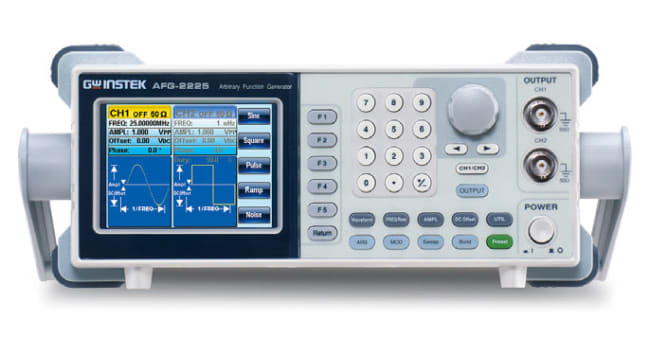

GW Instek AFG-2225 Funksjonsgenerator 2 kanals 25MHz AM/FM/PM/FSK/SUM

Produktnummer: 112270

ekskl. mva.

  • DDS basert signal generator
  • Sinus, firkant, trekant, puls, støy, vilkårlig
  • AM/FM/PM/FSK/SUM modulasjon
  • 10Vpp (ved 50 ohm) - 20Vpp (ved åpen krets)
  • USB grensesnitt for kontroll/programmering

GoodWill Instek lanserer AFG-2225, dette er den første grunnleggende tokanals vilkårlig funksjon generator, som gir overlegne egenskaper i sin klasse. Begge kanalene er utstyrt med samme egenskaper for å passe til applikasjoner som har behov av tokanals funksjoner som differensial eller IQ signalering. Den gode forholdet mellom pris og ytelse gjør AFG-2225 til et praktisk instrument for å akselerere utviklingsprosessen.De viktigste funksjonene for begge kanaler er: 10Vpp utgangsamplitude: 25MHz frekvens båndbredde med 1µHz oppløsning: innebygde kurveformer av sinus, firkant, trekant (Ramp) og støy. Man kan justere arbeidssyklusen mellom 1% ~ 99% på Firkant kurveform, samt brukes som pulssignalkilde. For vilkårlig bølgeform kan brukeren benytte de 66 innebygde bølgeformer eller lage en helt ny kurveform. Videre har AFG-2225 funksjoner som AM/FM/PM/FSK/SUM Modulasjon, Sweep, Burst og Frekvensteller, som kan brukes til ulike kommunikasjons områder og applikasjoner.I tillegg til et intuitive og brukervennlig grensesnitt, kan man se signalet på den integrerte 3,5-tommers LCD-fargeskjerm. Med USB grensesnitt kan du knytte AFG-2225 med andre enheter, dette gir fleksibilitet til hvordan kurveformen genereres for praktiske bruksområder. Med en sammenkobling til GW Instek GDS-serien Digital lagring oscilloskop (DSO), kan kurvene av interesse fanges opp fra oscilloskopet og rekonstrueres. Den medfølgende programvaren gir deg en enkelt måte for å redigere kurveform via en PC. Etter at du har redigert kurveformen kan du overføre denne fra din PC til AFG-2225 direkte, eller lagre bølgeform i en USB minnepinne og deretter overføre konfigurasjonen til AFG-2225.Se datablad under arkfanen «Dokumentasjon» for detaljer
