Testing av trykkbrytere - dokumentert

Den klassiske metoden for å teste trykkbrytere har blitt forbigått ved introduksjonen av nye testverktøy for kalibrering av trykk

I dag testes de fleste trykkbrytere med et digitalt manometer montert på en pumpe for å tilføre- og måle trykk, og man bruker et multimeter satt opp for kontinuitet for å verifisere åpning og lukking av bryteren.

Teknikeren eller elektrikeren som utfører testen må tolke trykket som er tilført bryteren når de hører pipelyden fra multimeteret som indikerer at bryteren har kontakt og er lukket. Denne løsningen fungerer greit, men nye typer verktøy kan gjøre denne oppgaven langt enklere. Moderne kalibratorer kan automatisk lagre trykket som er tilført når en trykkbryter endrer status fra åpen til lukket, og fra lukket til åpen. Med denne metoden er det langt enklere å avgjøre sett- og reset-punktet samt dødbåndet til trykkbryteren.

Hvordan utføre testen:
Med en moderne dokumenterende kalibrator kan du teste for å sjekke åpning og lukking av brytere med spenningsfrie kontakter, men hvis du bruker en Fluke 753, eller 754 så kan du la bryteren være tilkoblet med spenningstilførsel og kalibratoren vil måle endringene i AC spenning og tolke det som åpning og lukking av bryteren.

Advarsel: det er alltid tryggere å teste en spenningsfri krets, men det er ikke alltid dette er mulig. En ting til, ikke mål AC spenninger over 300 V ac da dette er maksimal godkjennelse for 75X instrumentene. 480 V ac trefase spenninger må deaktiveres og kobles fra bryteren hvis du utfører tester med 75X instrumentene.

Trinn 1

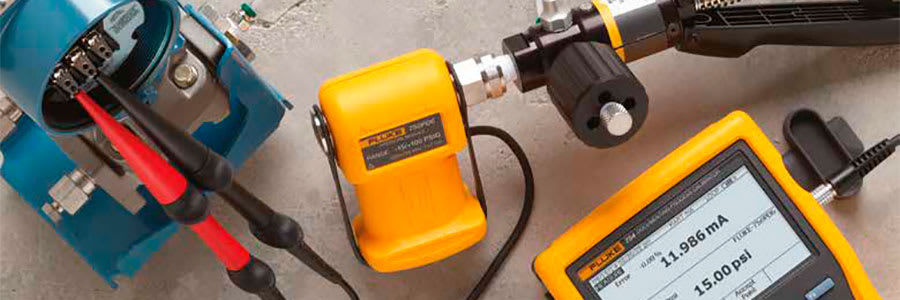

For å komme i gang med testing av bryteren, koble opp som vist ovenfor. I dette eksempelet skal vi teste spenningsfrie kontakter og kontinuitet. For å måle kontinuitet på denne testen velg motstandsmåling. Gå deretter videre til «source» skjermbildet og velg trykk for å vise trykket generert av håndpumpen som blir målt av trykkmodulen. Gå så videre til kalibrator-modus med delt skjerm for å vise begge målinger samtidig.

Trinn 2
Neste steg er å beskrive bryteren og om den normalt er åpen eller lukket ved omgivelsestrykk (dette er reset-tilstanden til bryteren). Sett-statusen er tilstanden bryteren endres til når man påfører trykk, eller vakuum. I dette eksempelet er bryteren normalt åpen og er forventet å lukke når tilført trykk øker over 1 bar. Deretter må du definere det største tillatte avviket for settpunkttrykket og dødbånd. I dette eksempelet er den ideelle settpunkt verdien 1 bar, og det er tillatt opptil ± 0,1 bar avvik. Det største tillatte resettrykket er beskrevet i dødbåndtoleransen. I dette tilfellet må reset-punktet være mellom 0,1 og 0,3 bar mindre enn det målte settpunkttrykket.

Trinn 3
Så fort testtoleransene er definerte kan du starte testen. Øke trykket helt til kalibratoren detekterer settpunkttrykket. Deretter reduserer du trykket til reset-punktet er detektert. Repeter økningen og reduksjonen i trykket på bryteren og se etter repeterbare resultater i sett- og reset-punkt målingene dine. Så fort du er fornøyd med resultatene trykker du på «done» for å se
«pass/fail» evalueringen som kalibratoren gir deg automatisk. Hvis bryteren feiler testen må den justeres eller erstattes med en ny bryter. Om du velger å justere bryteren må du gjenta testen for å dokumentere «As-Left» tilstanden til bryteren før du monterer den tilbake i prosessen. Testresultatene er nå dokumentert og klare for å lastes opp i kalibreringsprogramvaren for lagring
eller rapportering.

Tekniske tips
- Nøkkelen til en god test av trykkbrytere er repeterbarhet. God repeterbarhet er enklest å oppnå når du endrer trykket sakte når bryteren nærmer seg sett- eller reset punktet.
- Når du gjennomfører testen, finn ut hvor bryteren slår inn, og kontroller at finjusteringsskruen på testpumpen har nok rom for at du kan justere trykket opp til settpunktet. På denne måten kan trykket justeres sakte, slik at du fanger opp det nøyaktige settpunktet til bryteren. Repeter prosedyren for reset-punktet.
- Med litt øvelse kan du få finjusteringsskruen på pumpen innenfor trykkområdet til sett- og reset-punktet, og dermed få utmerket repeterbarhet for testene dine (innenfor begrensningene for bryteren som testes).
