Langlois REGULEAU, Nivåreguleringsmodell

Produktnummer: 104955

  • Mod. for studie av idriftsetting og innstilling
  • av PLS og reguleringskomponenter i forbindelse
  • Med PID regulering

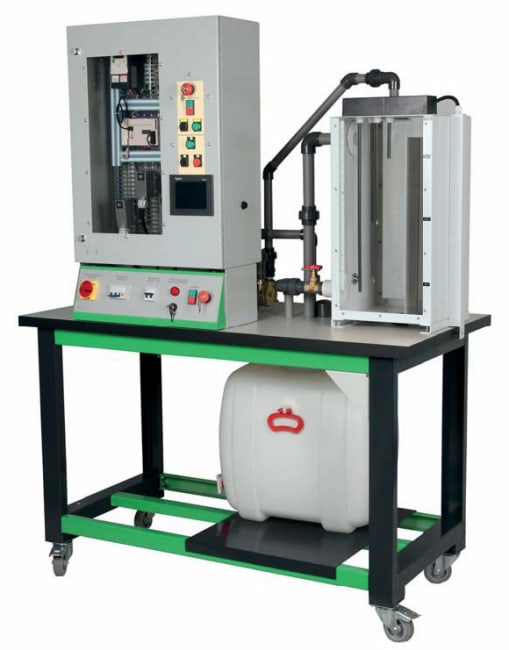

Langlois Nivåreguleringsmodell

Dette er en nivåreguleringsmodell som styres av en PLS og berøringsskjerm. Modellen kan brukes med tre deteksjonsmoduser:

  • 3 stk. binære flottør nivåbrytere
  • 4 stk. høydejusterbare ledende sonder
  • 1 stk. 4-20mA hydrostatisk trykksensor

Vannet suges opp fra den nedre tank som forsyner den øvre tank (hvorsensorer er plassert) før det tappes ut via en manuell ventil. Det er PLS-en sin PID og den variable flow pumpen som utfører- og styrer nivåkontrollen.

Utdanningens målsetting:

  • Produsere koblingsskjemaer
  • Konfigurere PLS (Twido)
  • Programmere PLS (Twido)
  • Konfigurere Ethernet-koblinger (PC / Twido / Berøringsskjerm)
  • Konfigurere berøringsskjerm
  • Programmere berøringsskjerm
  • Konfigurere 4-20mA vannstands nivå kontroll ved hjelp av PID inne i PLS
  • Koble opp nettverket (nettverk med Harting-kontakt opsjon)
  • Forstå funksjonene i en nivåregulert styring med PID, sonder og sensorer

Komponenter og deler i modellen:

  • 1 stk. 100L nedre tank
  • 1 stk. gjennomsiktig 60L øvre tank, skalering i cm
  • 3 stk. binære flottør nivåsensorer med (24V-3A)
  • 4 stk. 50cm lange Ø 6mm ledende sonder
  • 1 stk. hydrostatisk trykksensor Karakter: 4-20mA utgang for 0-600mm vannstand
  • Skap og konsoll
  • 1 stk. 5,7 "TFT-berøringsskjerm
  • 1 stk. 4-port RJ45 Ethernet-hub
  • 1 stk. tre-fase hastighetskontroller
  • 1 stk. PLS med programvare, utstyrt med:
    • TCP / IP-grensesnitt for kommunikasjon mot PC og berøringsskjerm
    • 14 innganger + 10 Binær utganger (24V)
    • En analog inngang 4-20mA
    • En analog utgang 4-20mA og 0-10V
    • 1 stk. 30mA jordfeilbryter
    • Termisk-magnetiske effektbrytere
  • 230V strømforsyning
  • Basisbord med hjul + bremser (1500 x 750mm)

Styringer i overvåkningen:

  • Start og stopp av systemet
  • Valg av nivå kontrolltype
  • Vannstand og innstillinger søylegrafer
  • Visning og justering av PID-parameterne
  • Visning av hastigheten kontrolleres i sammenheng med effekten levert til pumpen
  • Justere innstillinger

For mer informasjon se datablad her på siden, eller ta kontakt med oss.
