Modernisere trykktestingen din med Additel 260Ex

Trykktesting

Trykktesting (hydrostatisk testing) er en metode for trykktesting av ulike trykkbærende beholdere. Trykktesting brukes innen en rekke bruksområder, men noen av de vanligste bruksområdene for denne typen testing er:

• Rørledninger
• Tanker
• Huseierbruk for rørinstallasjoner
• Naturgassledninger
• Brannslukkere
• Gassylindere
• Kjeler
• Kompressorer
• Brannslukkingssystemer som sprinkleranlegg
• Distribusjonssystemer

Sammenlignet med andre metoder for å teste styrken til en beholder, er trykktesting en av de sikreste testene du kan benytte for å oppnå pålitelige resultater. Trykktesting kan verifisere integriteten til en trykkbærende enhet, samt avdekke lekkasjer i systemet. Testen benytter ofte vann som testmedium, som vi vet ikke er komprimerbart. Dersom det oppstår en lekkasje i et rørsystem, eller det skjer et brudd i integriteten til rør eller beholdere, vil resultatet være at vann strømmer ut av området med svært lav energiutløsning.

Vanligvis utføres trykktester ved 1,5 ganger det nominelle trykket til den trykkbærende enheten. Beholderen, rørseksjonen, tanken eller aktuell applikasjon fylles delvis med vann og trykksettes deretter opp til 1,5 ganger den nominelle trykkverdien. De fleste trykktester varer i omtrent 8 timer, men det er ikke uvanlig at en test gjennomføres over opptil 24 timer.

Nødvendig utstyr

Utstyret som brukes for å utføre disse trykktestene er i stor grad foreldet, og mye av det har ikke endret seg siden trykktesting ble etablert som den mest pålitelige testmetoden for slike applikasjoner. En typisk utstyrsliste for denne typen testing består av:

• Papirskrivere (chart recorders) for trykk og temperatur
• Dødvekttestere
• Trykkavlastningsventil
• Et manometer som viser trykket inne i rørsystemet

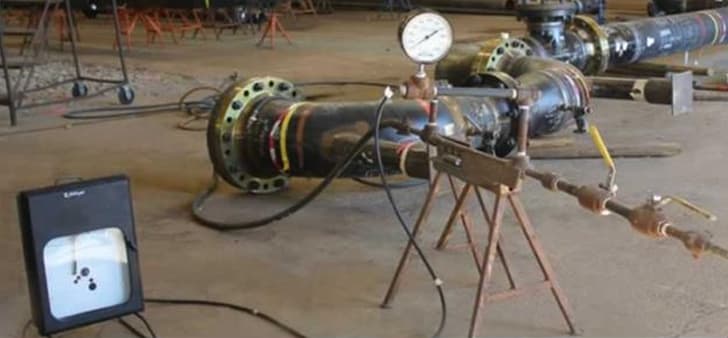

Papirskrivere ble oppfunnet på midten av 1800-tallet og ble først brukt til miljøtesting i 1915. Teknologien har i praksis ikke endret seg siden den gang. En papirskriver består av et sirkulært papir som roterer kontinuerlig. Mens papiret roterer, benyttes én penn for temperatur og én penn for trykk. Disse pennene «tegner» temperatur- og trykkverdiene gjennom hele testens varighet. Mange papirskrivere krever at man trekker opp et mekanisk urverk, omtrent som en gammeldags gulvklokke. Senere ble dette erstattet med 9 V-batterier, og der stoppet i stor grad den teknologiske utviklingen.

Med denne over 100 år gamle testmetoden finnes det mange feilkilder. Når tester varer mellom 8 og 24 timer, kan problemer som tomme penner, rote bort papiret, væskeskade på papiret som fører til at blekk blir ødelagt, behov for opptrekking av mekaniske urverk, tomme batterier og utfordringer med lagring av diagrammer føre til mislykkede tester. Tenk deg frustrasjonen ved å hente et diagram etter 24 timer, bare for å oppdage at pennen sluttet å fungere etter to timer. Papirskrivere brukes fortsatt i enkelte tilfeller der umiddelbar visuell fremstilling er nødvendig, eller der det ikke finnes tilgang til strøm eller datamaskin. Med dagens moderne dataloggere, som har lavere kostnader og lavere strømforbruk, er skriverregistratoren imidlertid raskt på vei ut som foretrukket metode.

I tillegg til papirskrivere kreves det vanligvis også et manometer montert i systemet, samt en trykkavlastningsventil.

Introduserer Additel 260Ex

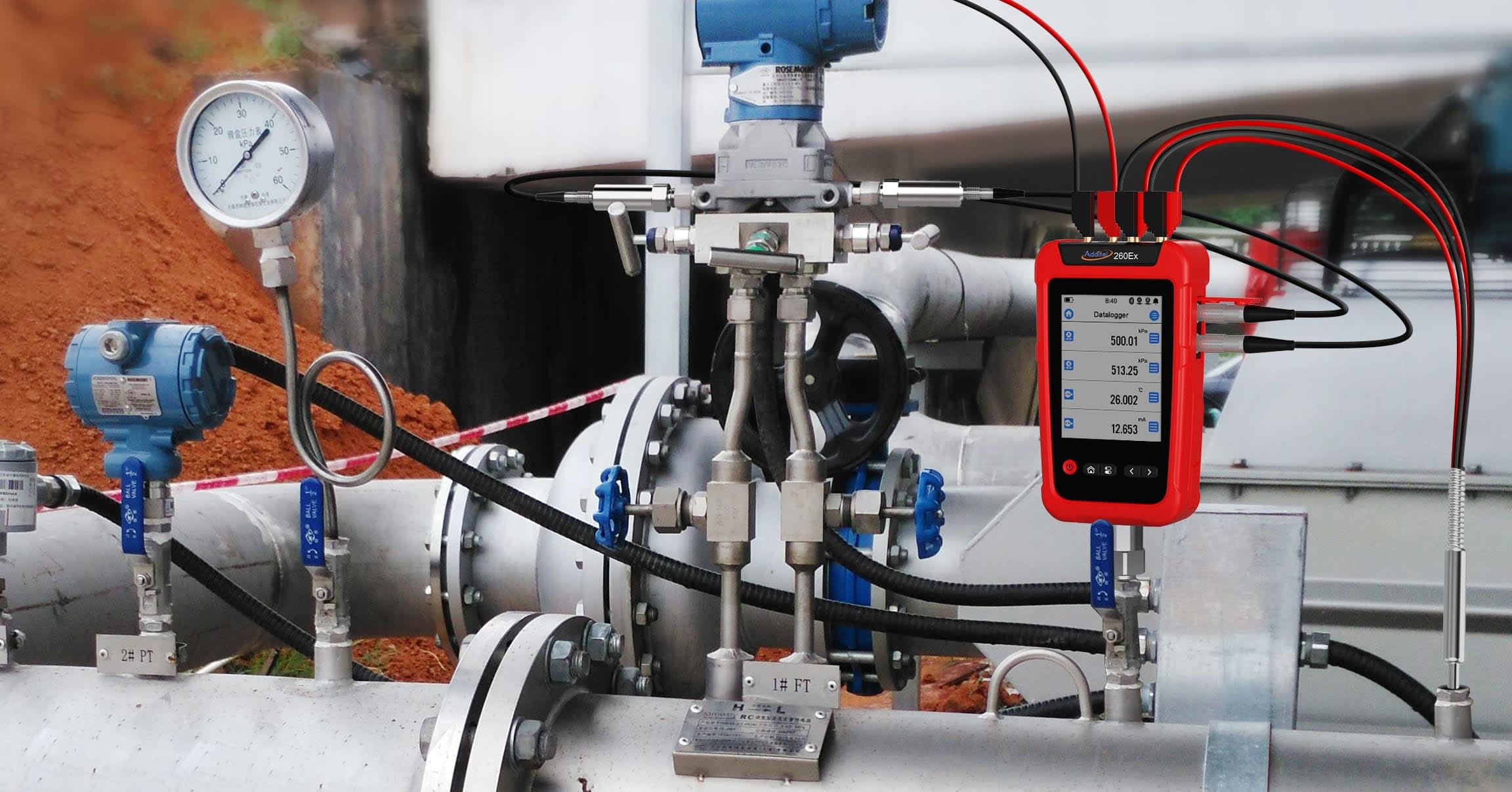

Additel 260Ex tar deg inn i den digitale verdenen for gjennomføring av trykktester. I stedet for å transportere tunge papirskrivere, bytte papir og penner, trekke opp mekaniske urverk og beskytte utstyret mot vær og vind, kan hele testen nå utføres digitalt og håndholdt. I den digitale løsningen erstattes analoge manometre med digitale trykksensorer. Temperaturmålinger som tidligere ble lagret på papir ved hjelp av penn, utføres nå ved hjelp av elektroniske temperaturfølere (RTD-er).

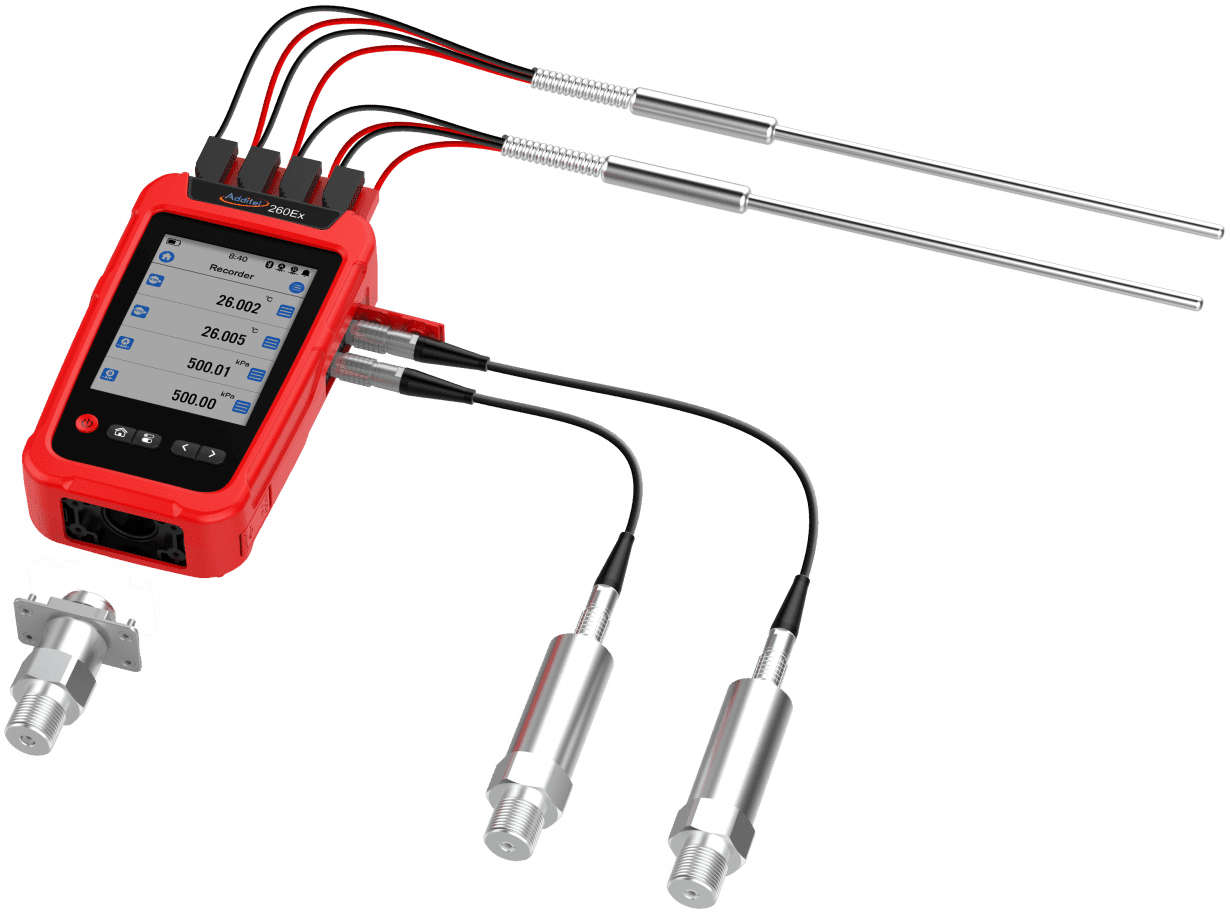

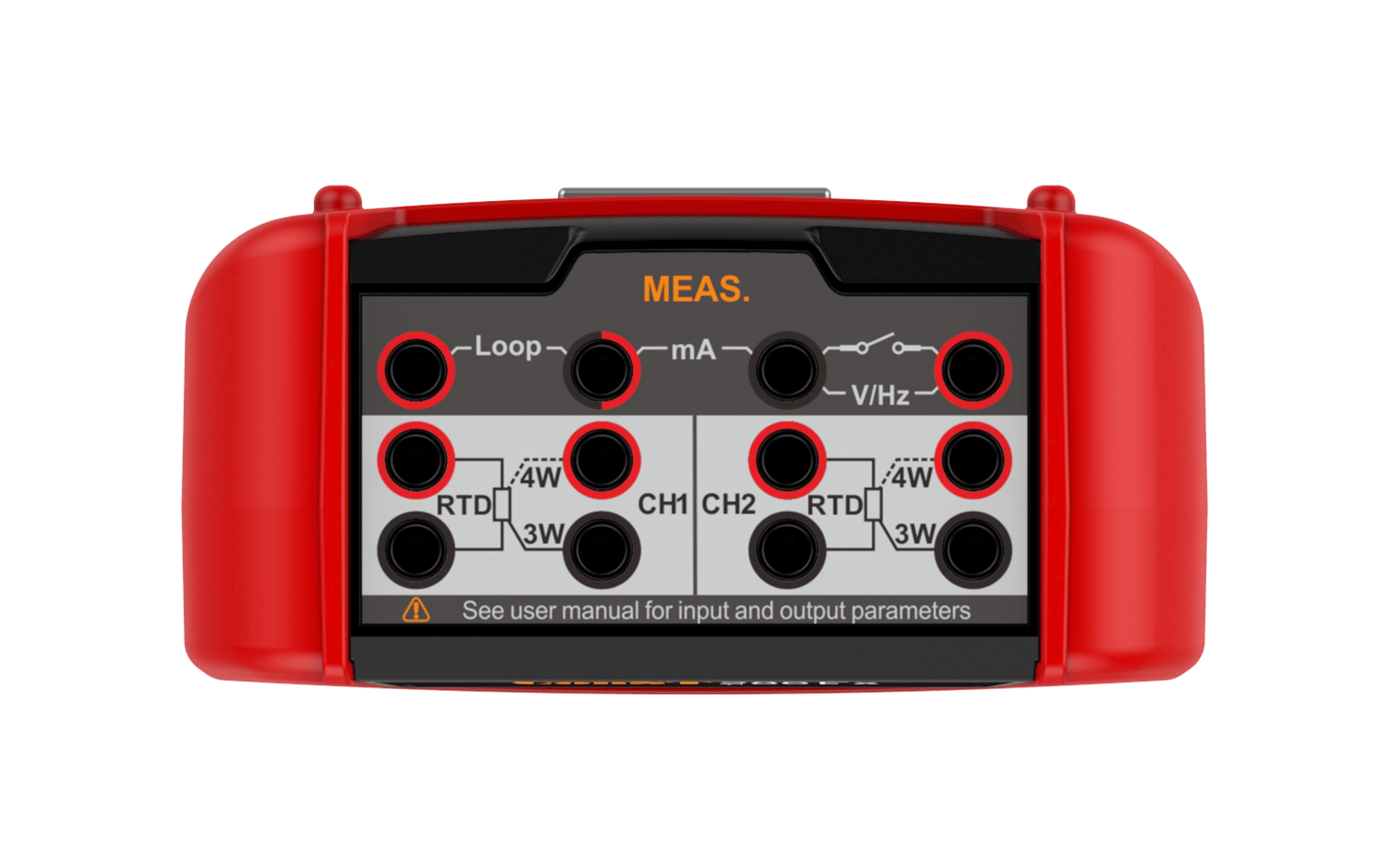

Med Additel 260Ex kan du koble til to RTD-enheter for måling av prosesstemperatur og omgivelsestemperatur. Trykkmoduler brukes til å lese og registrere trykket, og alle testresultater lagres digitalt i stedet for på papir. Ved bruk av 260Ex under en trykktest kan du for eksempel bruke følgende oppsett:

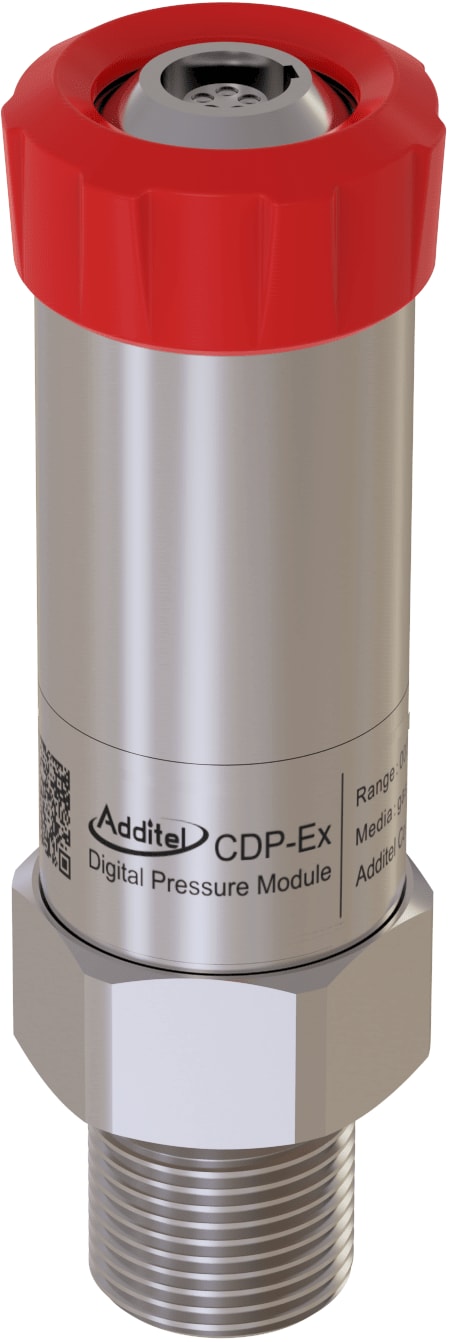

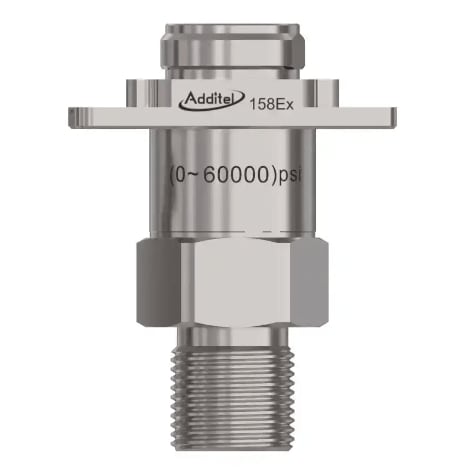

• Trykkmoduler koblet til 260Ex for overvåking og logging av prosesstrykk

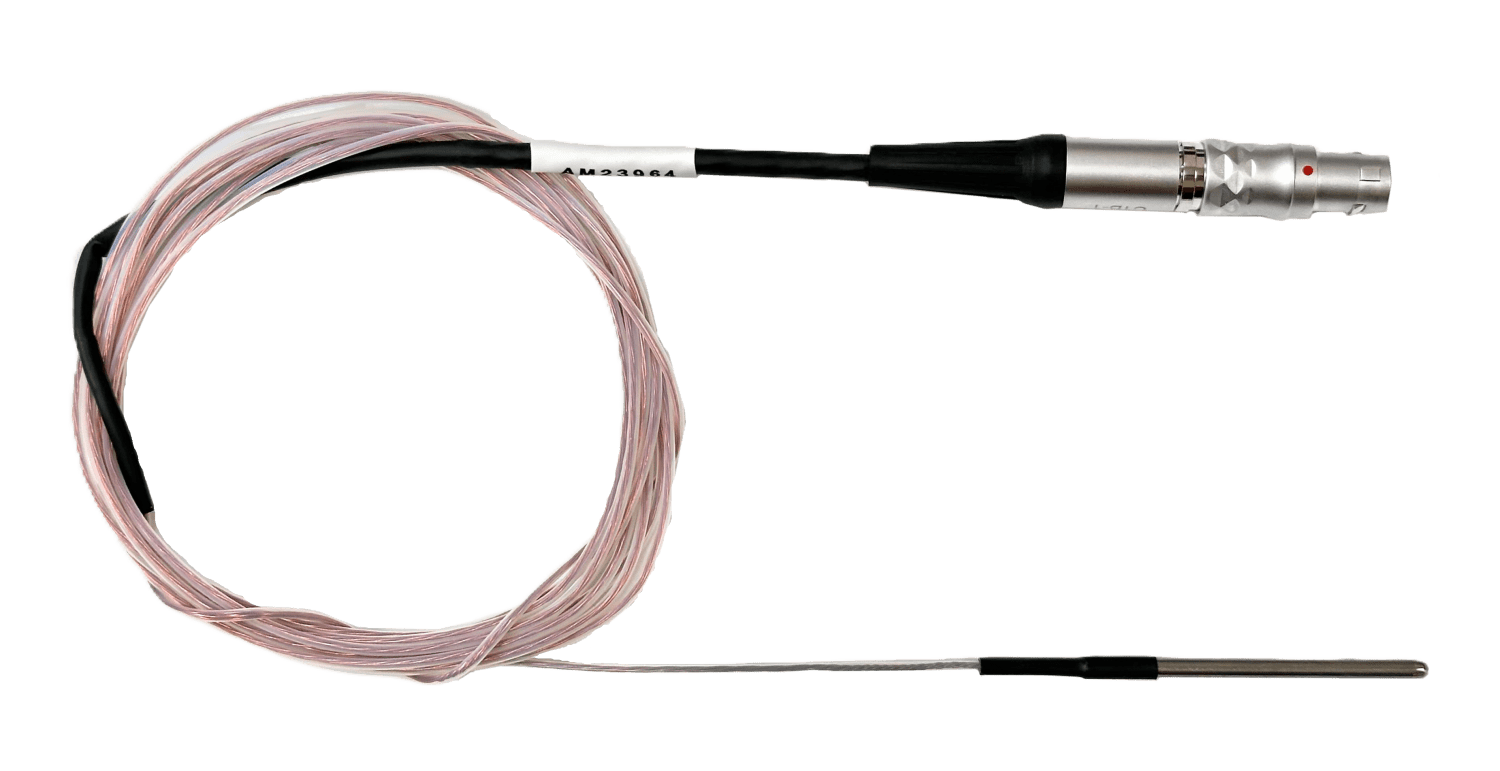

• Én RTD for måling av rørets overflatetemperatur
• Én RTD for måling av omgivelsesluft- eller jordtemperatur

Alle tre testparametrene registreres samtidig med én enhet. Når testen er fullført, overføres resultatene enkelt til en PC for videre dokumentasjon og utskrift. En stor fordel med 260Ex er at behovet for tungt og omfattende testutstyr elimineres. Det er ingen risiko for tapte diagrammer eller ødelagte tester, samtidig som man oppnår høyere nøyaktighet, større lagringskapasitet, lavere kostnader og rimeligere årlig kalibrering. Samtidig har man mulighet til å følge testresultatene i sanntid mens de logges.

Additel 260Ex har intern lagringskapasitet for opptil 10 millioner datapunkter, noe som langt overgår hva som kan lagres på papir. Enheten kan også kobles til mobilapplikasjonen Additel Link, slik at testresultatene kan overvåkes i sanntid fra for eksempel en servicebil. Additel 260Ex støtter opptil 8 målekanaler og er utstyrt med en 4,4” LED-bakbelyst berøringsskjerm som gjør navigeringen enkel. Enheten har IP67-klassifisering og tåler bruk i regn og fuktige omgivelser.

ADT260Ex er sertifisert i henhold til de strengeste kravene for ATEX, IECEx, CSA og UKCA for egensikkerhet. Hver enhet oppfyller sertifiseringsnivået Ex ia IIC T4 Ga. Denne avanserte referanseloggeren kan brukes i potensielt eksplosive gassmiljøer som olje- og gassplattformer, raffinerier, kjemiske og petrokjemiske anlegg, farmasøytisk industri, energisektoren og gassprosesseringsanlegg. Ta trykktestingen inn i det 21. århundre og reduser risikoen for feil med Additel 260Ex.
