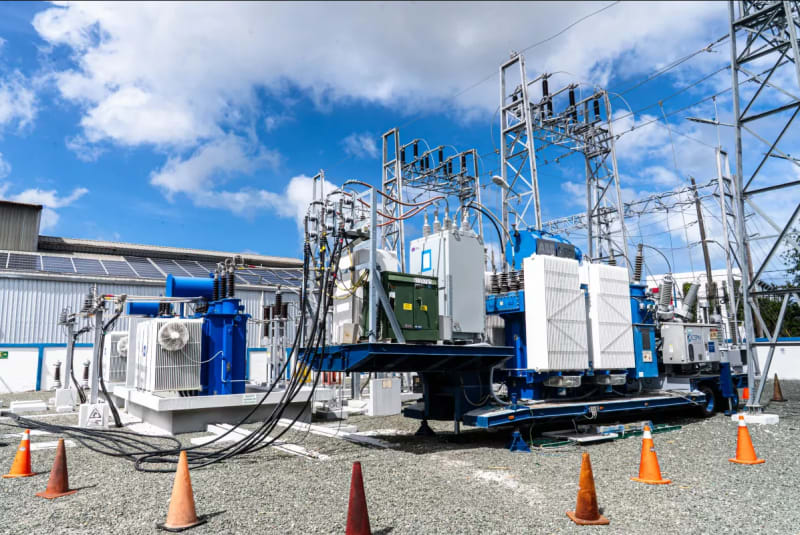

Hvorfor gjennomføre SFRA test på transformatorer?

Når en transformator er ny eller dokumentert i god teknisk tilstand, kan det registreres et såkalt fingeravtrykk. Dette fungerer som en referanse for fremtidige sammenligninger og gjør det mulig å vurdere om den mekaniske tilstanden har forblitt uendret gjennom idriftsettelse, vedlikehold eller undersøkelser etter uforutsette hendelser. Referansen gir ingeniører et bedre beslutningsgrunnlag for å avgjøre om det er behov for videre oppfølging.

Mekaniske endringer inne i en transformator er ikke alltid synlige utenfra, men de kan likevel påvirke transformatorens integritet og driftssikkerhet. Etter transport, installasjon, kortslutninger eller andre påkjenninger er det viktig å vite om transformatoren fortsatt er i samme tilstand som da referansen ble etablert, eller om det har skjedd interne forandringer. Uten et pålitelig sammenligningsgrunnlag blir slike vurderinger betydelig mer usikre.

Risikoen ved skjulte mekaniske endringer i transformatorer

Mange dielektriske og mekaniske havarier i store krafttransformatorer har sitt utspring i fysiske endringer i viklingene eller kjernen. Disse endringene skjer ofte internt, uten synlige tegn på utsiden.

Transport fra fabrikk, elektromekaniske krefter ved kortslutninger, seismisk aktivitet og andre mekaniske belastninger kan påvirke transformatorens interne geometri. Over tid kan også aldring og normale driftsbelastninger bidra til gradvise tilstandsendringer.

Dersom slike endringer ikke oppdages på et tidlig stadium, kan transformatoren fortsette å være i drift med redusert mekanisk robusthet og økt sårbarhet ved neste feilpåkjenning. Å identifisere viklingsforskyvninger før de utvikler seg til dielektriske feil kan redusere vedlikeholdskostnader og forbedre anleggets driftssikkerhet.

SFRA-testing kan blant annet bidra til å avdekke:

• deformasjoner og forskyvninger i viklinger
• bevegelser i kjernen
• feil i kjernejording
• delvis kollaps av viklinger
• brudd eller løse spenn- og klemkonstruksjoner
• kortsluttede vindinger og avbrudd i viklinger

Hvorfor SFRA er viktig for transformatorens mekaniske integritet

Visuelle inspeksjoner og tradisjonelle elektriske tester gir ikke alltid et fullstendig bilde av den interne mekaniske tilstanden. En transformator kan fremstå som uendret utvendig, samtidig som den har vært utsatt for interne forskyvninger eller mekaniske belastninger.

Det er her transformatorens fingeravtrykk får sin verdi.

Sweep Frequency Response Analysis (SFRA) er en sammenligningsbasert metode som brukes til å identifisere endringer i transformatorens frekvensrespons over tid. En referansemåling registreres når transformatoren er ny, eller når den er dokumentert i god tilstand. Senere målinger kan deretter sammenlignes med denne referansen for å avdekke avvik som kan indikere mekaniske endringer.

Den mest pålitelige metoden er å sammenligne målinger fra den samme transformatoren over tid. Dette gir et langt bedre grunnlag enn antakelser alene og gjør det mulig å avgjøre om transformatoren fortsatt er i kjent tilstand, eller om videre undersøkelser er nødvendige.

Verdien av referansesammenligning fra fabrikk til drift

For at fingeravtrykket skal ha verdi, må den opprinnelige referansemålingen være pålitelig. Dersom grunnlagsmålingen er mangelfull, reduseres verdien av alle senere sammenligninger.

Referansen som etableres på fabrikken er derfor mer enn et ordinært testresultat. Den blir utgangspunktet for fremtidige verifikasjoner under idriftsettelse, vedlikehold, feilundersøkelser og tilstandsvurderinger.

Hvis testmetoden varierer, eller oppsettet ikke er tilstrekkelig kontrollert, blir det vanskelig å avgjøre om forskjeller i måleresultatene skyldes reelle mekaniske endringer eller bare variasjoner i testutførelsen.

En god fabrikkreferanse gir ingeniører et tryggere grunnlag for fremtidige beslutninger. Den øker sannsynligheten for at observerte avvik faktisk skyldes transformatoren selv, og ikke unødvendig usikkerhet i måleprosessen.

Hva kan svekke tilliten til SFRA-sammenligninger?

Verdien av en fingeravtrykksanalyse er avhengig av at målingene er repeterbare. Dersom testforholdene varierer for mye mellom målingene, reduseres tilliten til sammenligningen.

Faktorer som kan påvirke kvaliteten på sammenligningen inkluderer:

• ulik føring av målekabler
• mangelfull eller ujevn jording
• endringer i tilkoblingsmetode
• påvirkning fra måleledninger
• ukjent magnetiseringstilstand i kjernen

Målet er å redusere ukjente variabler og sikre at sammenligningen over tid blir meningsfull. Når slike forhold ikke kontrolleres, kan resultatene bli vanskelige både å tolke og å bruke som beslutningsgrunnlag.

Jording er særlig viktig. Dersom jordsløyfen ikke er korrekt etablert, reduseres tilliten til måleresultatene betydelig. Da kan det være uklart om et registrert avvik skyldes en faktisk endring i transformatoren eller problemer med måleoppsettet. Denne usikkerheten kan igjen påvirke tilstandsvurderinger, vedlikeholdsplanlegging og prosjektbeslutninger.

Hvordan et repeterbart testoppsett gir bedre tilstandsvurderinger

Pålitelige tilstandsvurderinger forutsetter konsekvent og repeterbar testpraksis. For å bevare verdien av fingeravtrykket gjennom hele transformatorens levetid bør måleoppsettet være så likt som mulig ved fabrikkprøving, idriftsettelse, vedlikehold og senere feilanalyser.

Dette innebærer blant annet:

bruk av et kabeloppsett som enkelt kan gjenskapes
standardiserte jordingsmetoder
grundig dokumentasjon av alle tilkoblinger

Fotografier av kabelruting og jordingspunkter kan være nyttige for å sikre at fremtidige målinger utføres på samme måte, selv mange år etter at referansemålingen ble tatt.

Standardiserte jordingsmetoder for signalkabler, slik som IEC 60076-18 Metode 1, bidrar til bedre sammenlignbarhet mellom målinger.

Når oppsettet er standardisert, blir også resultatene mer verdifulle. Da er det enklere å tolke et avvik som en reell indikasjon på mekanisk endring fremfor en måleteknisk variasjon. Dette reduserer risikoen for forsinkelser, unødvendige inngrep eller at begynnende skader forblir uoppdaget.

Hvordan FRAX200 bidrar til mer pålitelig SFRA-testing

Når kvaliteten på sammenligningen er avgjørende, er det like viktig å redusere usikkerheten i testprosessen som å registrere selve målekurven.

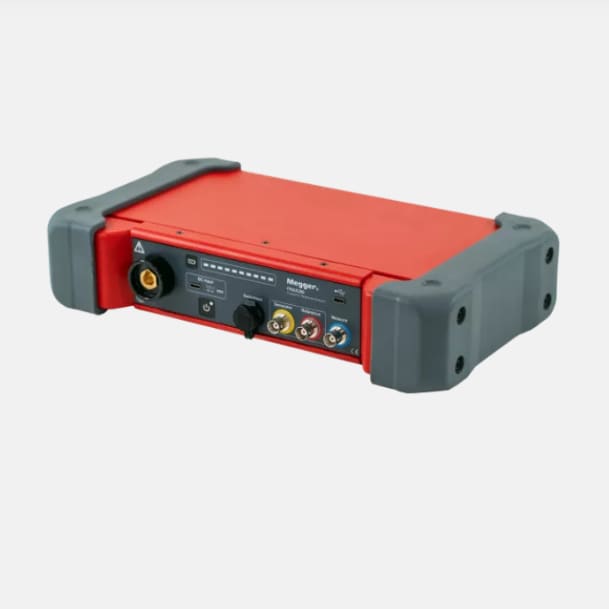

FRAX200 er utviklet for å støtte SFRA-testing og er utstyrt med både innebygd avmagnetisering og automatisk deteksjon av jordsløyfer.

Den innebygde avmagnetiseringsfunksjonen reduserer usikkerhet i lavfrekvensområdet som følge av magnetisert transformatorjern. Samtidig kontrollerer Ground Loop Detector at alle tilkoblinger, inkludert jordingsforbindelser, er korrekt etablert før målingen starter.

Systemet legger også til rette for høy målerepeterbarhet gjennom skjermede kabler og jordingsmetoder i samsvar med IEC-standarder.

For arbeid på større transformatorer kan den valgfrie FSX200-switchboksen kobles til alle faser samtidig. Aktive klemmer kobler automatisk fra ubrukte ledninger ved gjennomføringen slik at disse ikke påvirker den pågående målingen. Dette effektiviserer testarbeidet samtidig som kvaliteten på sammenligningsgrunnlaget opprettholdes.

Slike funksjoner erstatter ikke behovet for god testpraksis, men de bidrar til en mer pålitelig sammenligningsprosess og sikrer at transformatorens fingeravtrykk forblir et verdifullt verktøy når det virkelig trengs.

Et bedre fingeravtrykk gir bedre beslutninger

Transformatorens fingeravtrykk er viktig fordi det gir ingeniører en pålitelig metode for å verifisere den mekaniske integriteten over tid. Det skaper en sammenheng mellom fabrikkprøving, idriftsettelse, vedlikehold og senere feilanalyser, og gjør det mulig å basere beslutninger på dokumenterte målinger fremfor antakelser.

Når referansemålingen er pålitelig og sammenligningsprosessen gjennomføres på en kontrollert måte, blir SFRA et kraftfullt verktøy for å avdekke mekaniske endringer i transformatoren.

Det gir et bedre grunnlag for beslutninger knyttet til drift, vedlikehold og risikostyring, spesielt i situasjoner hvor konsekvensene av feilvurderinger kan være betydelige.
