Hvordan velge rett veiecelle?

For å bestemme vekten av en masse trenger du en veiecelle. En veiecelle er en spesiell type kraftsensor som brukes for å måle kraften en vekt påfører sensoren. Det betyr at veieceller vanligvis kalibreres i vektenheter som gram, kilogram eller tonn, i stedet for de vanlige newton eller kilonewton som brukes for kraftsensorer.

Akkurat som kraftsensorer måler kreftene som virker på dem, måler veieceller vekten som virker på dem gjennom vekt-kraften. I begge tilfeller skjer det en elastisk deformering av den påførte kraften, noe som fører til en lineær og proporsjonal endring i utgangssignalet. Kraftsensorer og veieceller går tilbake til sin opprinnelige form etter belastning.

Riktig veiecelle, riktig tilbehør

Hver applikasjon krever en spesifikk utførelse på veiecellen. Relevante faktorer er målenøyaktighet, valg av materiale (og eventuelt kostnad), vekten som skal måles inkludert mulig overlast, samt antallet veieceller som kreves.

Avhengig av installasjonssted kan det være nødvendig å ta med tilbehørskomponenter som hjelper med fordelingen av kraften som påføres veiecellene. I noen applikasjoner kan veieceller monteres direkte, for eksempel dersom det allerede er festeanordninger på rammen/strukturen. I andre tilfeller kreves supportenheter, for eksempel dersom det du skal veie står direkte på bakken.

Selv om en ekstra supportenheter øker kostnadene, gir den deg flere fordeler – som å forhindre feilmålinger og å tilby innebygd mekanisk overlastbeskyttelse. I tillegg kompenseres termisk ekspansjon og vibrasjoner, og hele installasjonen jordes via en tilstrekkelig tykk kabel.

Single point-veieceller

Den vanligste typen er single point-veieceller. De ligner en rektangulær blokk hvor midtre del er frest ut i en form som kan minne om et hundeben. Begge sider har hull og gjenger for montering. De monteres mellom to plater og kalles derfor ofte også plattformceller. Den spesielle egenskapen er at vekten kan plasseres hvor som helst på plattformen – målingen blir korrekt uansett. Disse brukes i alle typer plattformvekter (alt fra baderomsvekter til butikkvekter osv.) og er egnet for lette vekter opp til ca. 600 kg.

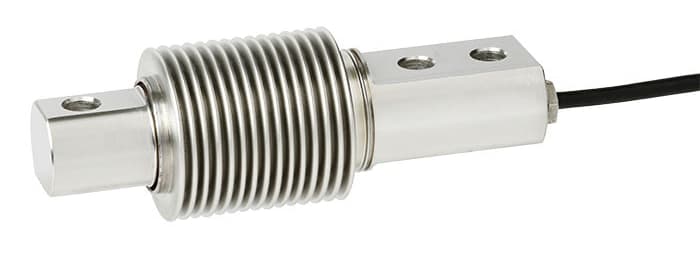

Bøye- og skjærbjelker

Bøye- og skjærbjelker brukes også mye. Dette er rustfrie stålbjelker som deformeres av vekten som skal måles. Navnene beskriver funksjonen: bøye-bjelker bøyes, skjærbjelker utsettes for skjærkrefter. De monteres vanligvis under tanker – som regel i en supportenhet – og er egnet for vekter opp til ca. 500 kg (bøyebjelke) eller 10 tonn (skjærbjelke).

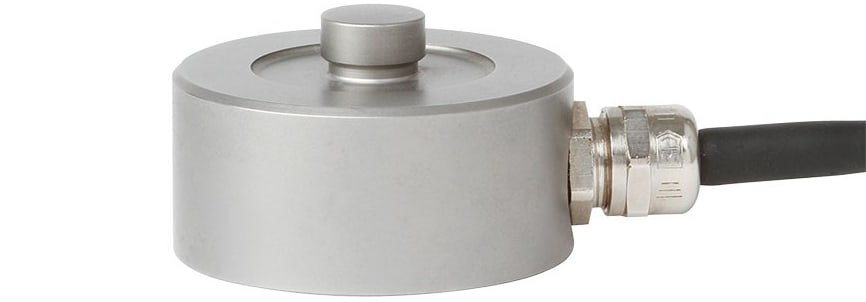

Kompresjon- eller søyleformede celler

For større tanker brukes vanligvis kompresjonsceller eller søyleformede celler. De ser ut som skiver eller sylindre med utstikkere, og har gjerne en mindre diameter på én eller begge sider. Disse brukes når påføringen av kraften er rettet direkte gjennom cellen. De benyttes typisk i tyngre siloer eller andre tunge strukturer, og leveres med måleområder opp til 300 tonn. Bruk av supportenheter er derfor essensielt for å sikre god installasjon.

S-type veieceller

S-type veieceller er også svært utbredt. Formen minner om en kantete "S". Endene på S-en kan utformes som overlastbeskyttelse. Disse er kompakte og svært nøyaktige, og brukes ofte til veiing av hengende beholdere. De brukes også i mange typer materialtest-maskiner.

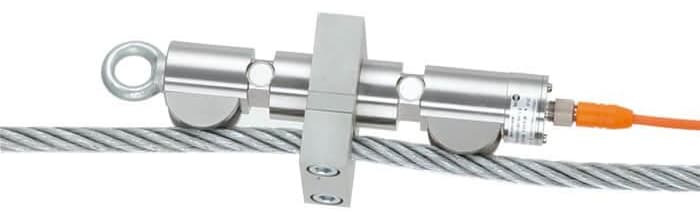

Andre utførelser

Det finnes en del flere typer veieceller, men de er mindre utbredte så det er lite hensiktsmessig å nevne alle. Generelt er veieceller kjent for svært høy målenøyaktighet. Når man skal velge riktig type, vurderes ulike alternativer ut fra behov og rammebetingelser.

Ønsker du mer informasjon?

Vi har et stort utvalg av veieceller tilgjengelig her på nettbutikken vår. Ta gjerne også kontakt med oss hvis du ønsker bistand til å velge rett løsning for din applikasjon så vil en av våre dyktige ingeniører hjelpe deg.
