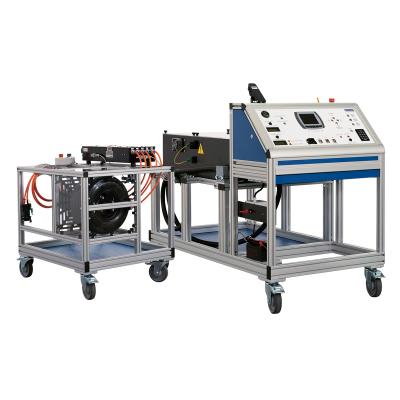

Christiani Undervisningsmodell for elektrisk drift og HV-system

Produktnummer: DC31960

  • Lærer å analysere, forstå og feilsøke på el-bil
  • Integrert feilkrets kan simulere inntil 26 feil
  • Feilkretsen styres av en spesialutviklet app
  • Lærer å arbeide sikkert på en el-bil
  • Leveres med oppgavehefte

Undervisningsmodellen for elektrisk drift og HV systemer til kjøretøy består av to moduler, og er satt opp på følgende måte: En drivmodul med motorstyring og en kontrollmodul med energiforsyning.

Modellen inkluderer en komplett energiforsyningsenhet med elektronisk batteristyringssystem (BMS), integrert lader for HV-batteriet, kontrollenhet med et motorstyringssystem, alle nødvendige sikkerhetskomponenter, ladekabel og en servicebryter.

HV-batteriets nominelle spenning på 96V, er utstyrt med 32 LiFePO4 / 40 Ah celler. Batteristyringssystement har Blåtann-kommunikasjon mot Android app som leser av spenning, temperatur, balanseringshastighet under ladeprosessen for hver enkelt battericelle. Integrert feilkrets med mulighet for totalt 26 ulike feil.

DC96843 inkluderer følgende:
• Drivmodul med motorstyring
• Kontrollmodul med energiforsyning
• Integrert feilkrets med 26 feil
• 7 tommers Android-nettbrett for batteristyring og feilsøking
• Bruksanvisning på engelsk
• Ladekabel 1-faset for 230 Volt 16A
• Måleledninger 2 mm / 4 mm
• Hengelås for sikring etter frakopling av strøm
• HV advarselskilt
• Curtis 1314 programmeringsstasjon for diagnostikk og parameterisering inkl. PC-programvare (CD-ROM), USB-grensesnitt og 4-pin Molex og RJ11-kabel
