Testutstyr for høyspentbrytere

La oss hjelpe deg

Valg av testutstyr for effektbrytere er ikke alltid rett frem, siden testene varierer mellom ulike typer brytere. Megger hjelper deg gjerne med å velge riktig produkt som dekker dine behov for testing av effektbrytere.
Ta kontakt med vår tekniske supportgruppe – de står klare til å hjelpe deg.

Hvorfor?

Effektbrytere er hovedvernet i kraftsystemet på høyspenningssiden.
De fungerer som en «forlenget arm» av vernets utløsekontakter.
Det er avgjørende å ha sikkerhet for at bryteren faktisk vil koble ut når det er nødvendig.

Når?

– Under utvikling
– Under produksjon
– Ved idriftsettelse
– Ved vedlikehold og feilsøking
– Etter service (re-idriftsettelse)

Hva?

– Isolasjonsmotstand
– Kontaktmotstand (SRM)
– Kontakt- og brytetider
– Bevegelse (slaglengde, hastighet, demping, kontakttrykk)
– Strøm i betjeningsspoler

Vanlige feil på effektbrytere inkluderer blant annet manglende inn- eller utkobling samt feil i poler eller jordforbindelser.

Kunnskap og verktøy

Høyspennings-effektbrytere er ekstremt viktige for funksjonen til moderne elektriske kraftsystemer. Bryteren er det aktive leddet som til slutt kobler primærkretsen når en feil oppstår. Bryteren må utføre denne oppgaven innen noen få millisekunder – etter å ha stått i beredskap i måneder eller til og med år.
Etter hvert som pålitelighetsbasert vedlikehold (RCM) og tilstandsbasert vedlikehold har blitt etablerte strategier hos eiere og operatører av kraftsystemer, har behovet for pålitelig og nøyaktig felttestutstyr blitt åpenbart.
Siden introduksjonen av den første mikroprosessorbaserte bryteranalysatoren i 1984 har nye brukerkrav ført til at Megger har utviklet stadig mer effektive verktøy for testingeniører i felt, slik at tilstanden til effektbrytere kan vurderes pålitelig.

Sikkerhet først – DualGround™

Den internasjonale standarden IEC EN 50110‑1 fastslår at alle deler det skal arbeides på, skal jordes og kortsluttes. Derfor er Megger‑utstyr og testmetoder som støtter DualGround™-testing merket med DualGround‑symbolet.
Dette symbolet bekrefter bruk av banebrytende teknologi og metoder som muliggjør en sikker, rask og enkel arbeidsflyt, der begge sider av effektbryteren holdes jordet under hele testen.

DualGround™-timing med den patenterte DCM‑modulen gjør testing både tryggere og mer tidsbesparende ved at bryteren forblir jordet på begge sider under testen. DCM‑modulen benytter en patentert måleteknologi kalt dynamisk kapasitativ måling (DCM), som er overlegent den eldre DRM‑metoden.
Med DCM kan DualGround™-timing utføres på alle typer effektbrytere, også brytere med lav resistiv jordsløyfe, som for eksempel GIS- og GCB‑brytere.

Effektbryteranalysatorer

TM-1700

TM1700‑serien tilbyr nøyaktige og pålitelige måleresultater selv i støyende høyspenningsanlegg. Instrumentene kan leveres som frittstående enheter eller som rene datainnsamlingsenheter, og støtter rask og sikker DualGround™‑testing.
Enhetene muliggjør blant annet førstegangsbryting (“first trip”) og online‑målinger, og har veiledning på skjerm som hjelper brukeren gjennom testoppsettet. Mange av løsningene i TM1700‑serien bygger på teknologi fra toppmodellen TM1800.

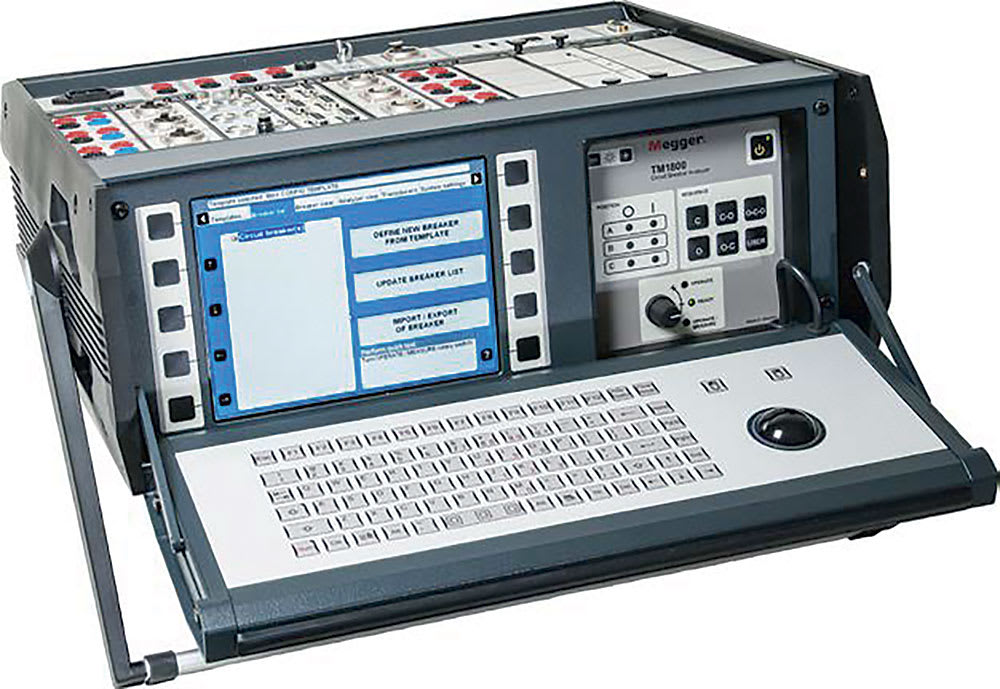

TM1800

TM1800 er modulært bygget og kan konfigureres presist etter behov, også ute i felt. Den robuste konstruksjonen og de avanserte målemodulene muliggjør samtidig måling av flere parametere, noe som gir betydelige tidsbesparelser.
Takket være den patenterte DCM‑modulen kan effektbryteren holdes jordet på begge sider under alle tester, inkludert tidsmålinger. Dette gjør DualGround™‑testing både sikker og effektiv.

EGIL‑serien

EGIL200

EGIL200 – standardmålinger på mellom- og høyspenningsbrytere
EGIL200 er utviklet med fokus på brukervennlighet og rask gjennomføring av tester, samtidig som målenøyaktigheten er på nivå med M eggers TM‑serie. Instrumentet dekker alle standardmålinger iht. IEEE og IEC, og gir sluttresultater med minimal brukerinteraksjon.

EGIL

EGIL er designet for mellomspenningsbrytere med én hovedkontakt per fase og muliggjør samtidig måling av tre faser. Den er lett, enkel å bruke og svært pålitelig, og kan utvides med analoge kanaler for for eksempel bevegelsesmåling og PC‑kommunikasjon.

Statisk kontaktmotstand (SRM)

SRM gir en referanseverdi for elektriske kontakter og forbindelser. For høy motstand kan føre til effekttap og temperaturøkning, som igjen kan resultere i alvorlige feil. Internasjonale standarder stiller derfor krav til høy teststrøm for å unngå feilaktig høye måleverdier.
Under normal drift og ved kortslutningsutkoblinger vil lysbuekontakter slites. Hvis lysbuekontakten blir for kort eller er i dårlig tilstand, kan hovedkontaktene skades av lysbuedannelse. Dette fører til økt motstand, høy varmeutvikling og i verste fall eksplosjon.

Dynamisk motstandsmåling (DRM)

DRM måler hovedkontaktens motstand under en inn‑ eller utkoblingsoperasjon. Dersom kontaktbevegelsen måles samtidig, kan motstanden leses for hver kontaktposisjon, noe som gir et pålitelig estimat av lengden og slitasjen på lysbuekontakten – uten demontering av bryteren.

Dynamisk motstandsmåling (DRM)

DRM måler hovedkontaktens motstand under en inn‑ eller utkoblingsoperasjon. Dersom kontaktbevegelsen måles samtidig, kan motstanden leses for hver kontaktposisjon, noe som gir et pålitelig estimat av lengden og slitasjen på lysbuekontakten – uten demontering av bryteren.

Programvare og tilbehør

Bryteranalysesoftwaren CABA Win brukes sammen med Megger‑analysatorer for å effektivisere testingen og forbedre repeterbarheten. Resultatene presenteres både grafisk og i tabellform, og kan enkelt sammenlignes med tidligere målinger og grenseverdier.
Programvaren gjør det mulig å lage egendefinerte testplaner tilpasset den enkelte bryter, og generere rapporter i ønsket format.

Vakuumtest av brytekamre

VIDAR tester vakuum i effektbryterkamre ved bruk av likespenning. Med likespenning elimineres den kapasitive strømkomponenten, noe som gir rask og pålitelig testing. Testen bekrefter kammerets evne til å hindre overslag og kan gjennomføres på få minutter.
Vakuum i brytekamre varer ikke evig. Over tid kan lekkasje oppstå, kamrene fylles med luft og bryteren blir upålitelig. I tillegg kan forurensning og mekanisk feiljustering påvirke sikkerheten og funksjonen.

Lav Resistans Ohmmeter

Lavohmmeter brukes til måling av svært lave motstander i elektriske kontakter, skjøter og strømbærende forbindelser, som for eksempel effektbryterkontakter, samleskinner og jordforbindelser. For å oppnå pålitelige og repeterbare måleresultater benyttes høy teststrøm, typisk fra noen titalls ampere og opp til flere hundre ampere.
Høy teststrøm er avgjørende for å overvinne overgangsmotstand og oksidasjon i kontaktflater, og for å gi et realistisk bilde av komponentens evne til å føre strøm under normale driftsforhold. Vanlige multimetre leverer ikke tilstrekkelig strøm og egner seg derfor ikke til denne typen målinger.
Måling av lav motstand er et viktig verktøy i tilstandsbasert vedlikehold, siden økt kontaktmotstand kan føre til effekttap, temperaturøkning og i verste fall alvorlige feil eller havari. Resultatene brukes ofte som referanseverdier og sammenlignes over tid for å avdekke begynnende degradering.

For spørsmål om brytertesting - ta gjerne kontakt med oss på e-post!

Se noen av våre Lav Resistans Ohmmeter nedenfor eller se hele utvalget i vår webshop:
