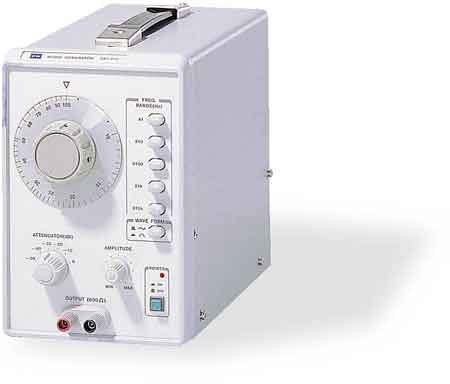

GW Instek GAG-810 GAG-810 Audiogenerator Frekvensområde 10Hz ~ 1MHz

GoodWill Instek GAG-810 er en lav-frekvens generatorer med lav forvrengning på sinussignalet, og med god stigetids-karakteristikk på firkantsignalet. Generatoren dekker området fra 10Hz til 1MHz delt inn i 5 områder. Den passer spesielt god til tester innen hørbar båndbredde. Intuitivt og enkelt grensesnitt gir rask innstilling av frekvens og amplitude, med hurtig valg av ulike områder. Firkantkurven passer også til digital test bruk, i tillegg til den tradisjonelle analoge ved hjelp av sinuskurver. Forvrengning holdes på et minimumsnivå, spesielt i det hørbare frekvensområdet: 0,02% eller mindre forvrengnings faktor innen frekvensområde 500Hz ~ 20 kHz. Den har inngang for eksternt synkroniseringssignal og kan knyttes sammen med andre måleinstrumenter.Sinuskurve egenskaper:Frekvensområde 10Hz ~ 1MHz, i 5 valgbare trinnFrekvensindikator: Skala på DreieskiveFrekvensnøyaktighet ±3% + 1Hz (på x10, x100)Utgangsspenning: 5 Vrms (600O last)Frekvensrespons 10Hz ~ 1MHz ± 0.5dB(at 600O last)Referansefrekvens (1kHz)Forvrengnings faktor:500Hz ~ 20kHz: ? 0.02%100Hz ~ 100kHz: ? 0.05%(x 10 område for 100Hz, x 1k område for 100kHz)50Hz ~ 200kHz: ?0.3%20Hz ~ 500kHz: ?0.5%10Hz ~ 1MHz: ?1.5%-------------------------Firkantkurve egenskaper:Utgangsspenning: ?10Vp-p (uten last)Forhøyning ?2% (ved1kHz, maks utgang)Stige og fall tid <200nSEffekt syklus 50%±5%Ekstern synkroniseringSynkroniseringsområde ±1%/VrmsMaksimalt tillat på inngang 15V (DC + AC spiss)Inngangsimpedans 150kOUtgangUtgangsimpedans 600OUtgangsdempning 0, -10, -20, -30, -40, -50dB6 områder (Nøyaktighet ±1dB ved 600O last)StrømkildeAC 100/120/220/230V±10%, 50/60HzMål og vekt130(B) x 210(H)x292(D)mmCa. 3 kg
