Hva gjør du hvis referansen din har driftet utenfor spesifikasjon?

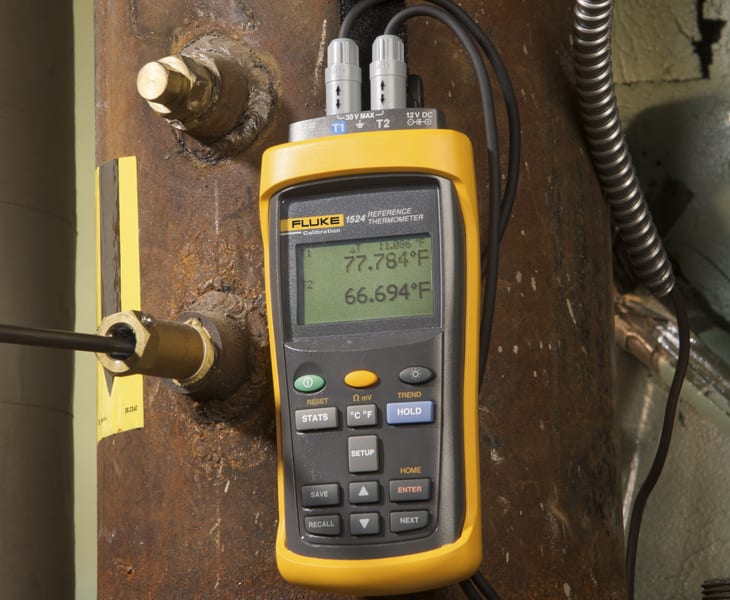

Når du kjøper et referansetermometer som f.eks. Fluke 1524, eller andre presisjonstermometer med PRT eller SPRT prober så brukes det normalt for å verifisere at andre termometer og feltinstrumenter måler riktig ved å sammenligne de opp mot referansen din. Normal prosedyre er å sende referansetermometeret inn til årlig kalibrering hos et kalibreringslaboratorium. De sjekker referansetermometeret ditt opp mot en mer nøyaktig, sporbar referanse og du får referansetermometeret ditt i retur sammen med et sertifikat som forteller noe om registrert avvik ved kalibreringstidspunktet.

PRT og SPRT prober er skjøre instrumenter, og disse kan fort drifte utenfor spesifikasjoner om de blir utsatt for støt eller vibrasjoner. Dessverre er dette noe man bare må leve med dersom man skal måle temperatur med høy presisjon. Dette innebærer også at litt uforsiktig håndtering under transport, eller uhell under generell bruk, kan forårsake at termometeret ditt ikke lenger er til å stole på. Det finnes løsninger for å kontinuerlig kunne verifisere ytelsen til din egen referanse, men det innebærer en ekstra investering, så før du tar stilling til behovet ditt må du se for deg scenarioet:

Du sender referansetermometeret til den årlige kalibreringen og får beskjed om at det er utenfor spesifikasjon

• Når skjedde det?
• Hva gjør du med målingene du har gjort i mellomtiden?

Hvis følgene av dette er små eller ubetydelige så er det trolig godt nok å bare kalibrere årlig, og håndtere eventuelle avvik som de kommer.

Hvis følgene av dette er store, f.eks. at du må utføre alle dine interne kalibreringer/verifiseringer på nytt, eller kanskje til og med tilbakekalle produkter du har levert, så bør man i alle fall ta stilling til om man bør ha en løsning for å verifisere referansen sin med kortere intervaller.

Hvorfor tåler ikke referanseproben min mer?

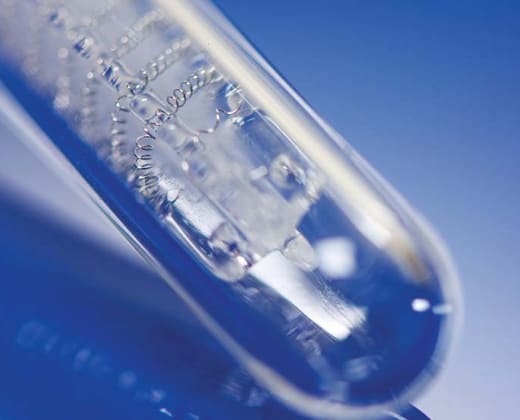

Man kommer dessverre ikke utenom å måtte bruke referanseprober som er skjøre. Vil man ha mer robuste referanser så må man ofre ytelse, og det er det er ikke alltid mulig. Årsaken til at PRT og SPRT prober er så skjøre er ikke alltid synlig. Vi selger noen SPRT prober med hylser i kvartsglass, og da kan man se hvor intrikat disse probene er på innsiden.

Det er en slags avlang brakett/stativ hvor det er platinumtråd som har nøysommelig blitt viklet ned gjennom hylsen mot tuppen av proben. Forurensing av platinumtråden, vibrasjoner, slag og støt kan føre til betydelige skader på probene (se bilde til høyre). Dette er ikke synlig når man kjøper prober med hylser av metall, men utfordringene er de samme.

Derfor må man behandle SPRT og PRT referanseprober svært forsiktig, og de bør alltid oppbevares i en polstret koffert når de ikke er i bruk.

Hvordan kan jeg være sikker på at proben min yter som den skal?

Årlig kalibrering hos et akkreditert kalibreringslaboratorium gir deg som sagt en øyeblikkstilstand som er sporbar opp mot internasjonale standarder. Dette er viktig for å få en idé om faktisk avvik ved ulike temperaturer.

Du bør kun kalibrere innenfor det temperaturområdet du skal bruke proben. Unødvendig eksponering for høye temperaturer kan medføre raskere drifting som reduserer levetiden til proben.

Men for å kunne være sikker på at ingenting skjer med ytelsen av proben din mellom de årlige kalibreringene så kan man (med riktig utstyr) utføre en regelmessig RTPW sjekk. RTPW står for Resistance at Triple Point of Water. TPW er en tilstand hvor vann har 3 former (trippel fase) og det vil gi en ekstremt stabil temperatur som er svært repeterbar. Det gjør at man kan utføre denne en-punkts sjekken regelmessig for å følge med på at proben ikke drifter for mye.

Med riktig utstyr er det veldig enkelt å utføre en RTPW test, og nedenfor viser vi deg utstyret du trenger for å gjøre dette.

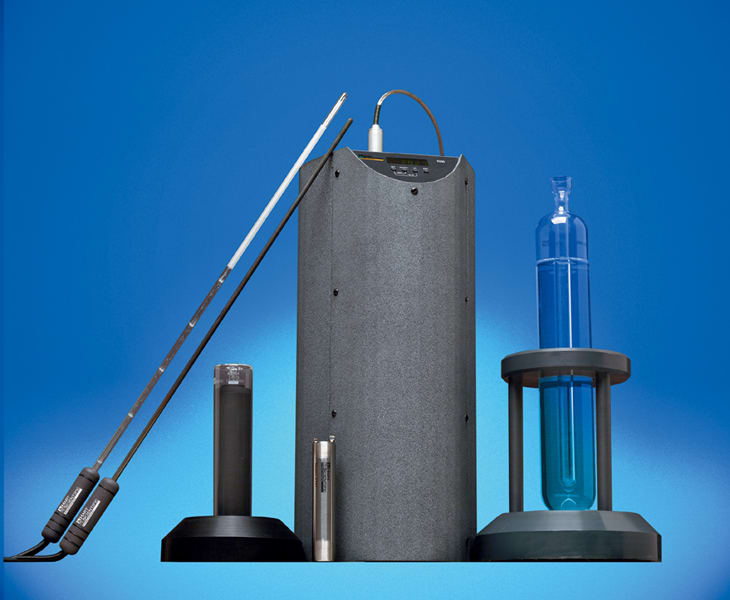

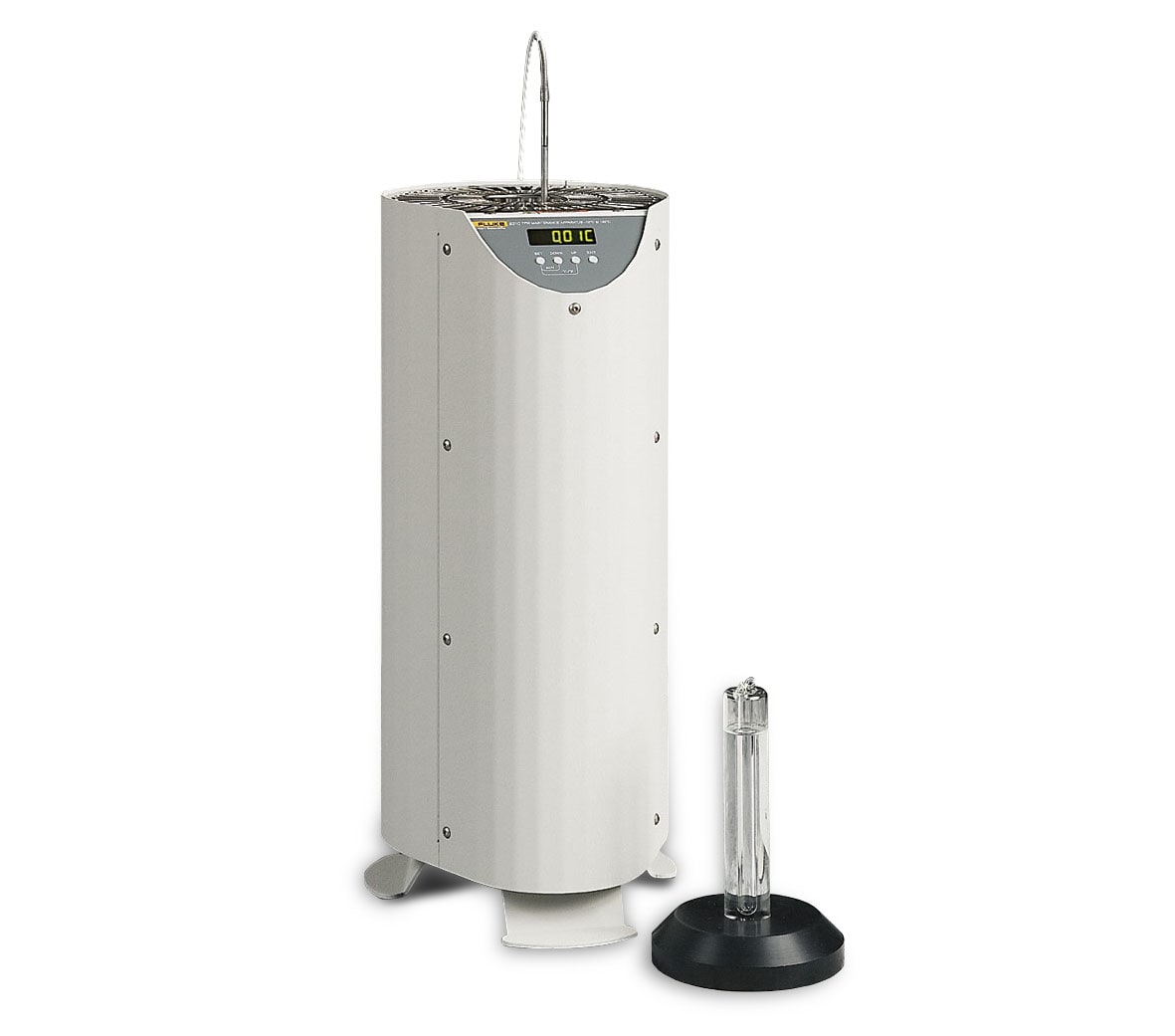

Fluke Calibration 9210 mini TPW kjøleblokk

Dette appratet er i prinsippet en tørrblokk, men den er spesielt designet for å realisere trippelpunkt vann i en Fluke 5901B-G mini-celle. Du plasserer cellen forsiktig ned i blokka, fyller litt sprit ned i hylsen og setter 9210 apparatet i frysemodus. Dette programmet vil kjøle ned vannet i blokka til ca -4°C og du vil få beskjed når den er klar.

Når 9210 appratet gir beskjed om at det er ferdig med frysemodusen løfter du cellen forsiktig ut og gir den et forsiktig lite rist for å utløse en umiddelbar frysereaksjon. Vannet i cellen vil da fryse på et sekund, noe som gjør at cellen din vil inneholde vann i 3 faser (is, flytende og damp).

Du har nå oppnådd trippelpunkt for vann (TPW). Denne tilstanden har en ekstremt stabil temperatur som er akkurat 0,01°C (dette punktet kalles et platå).

Til slutt setter du 9210 apparatet i vedlikeholdsmodus og den vil opprettholde trippelpunktet hele dagen.

Det er egne kjølehylser slik at du kan kjøle ned referanseproben din til 0°C før du fører den ned i cellen. Det gjør at du ikke ødelegger platået ved å plassere en romtempererert probe ned i cellen.

Fluke Calibration 5901B mini TPW celle

Det viktigste punktet på den internasjonale temperaturskalaen fra 1990 (ITS-90) er TPW, eller trippelpunkt vann. Dette er vann som er tilstede i 3 ulike faser samtidig:

• Fast
• Flytende
• Damp

Fluke 9210 apparatet ovenfor hjelper deg med å raskt oppnå trippelpunkt vann, og så lenge man klarer å opprettholde dette forholdet mellom vann i fast-, flytende- og dampform vil temperaturen være ekstremt stabil ved eksakt 0,01°C.

Grunnen til at TPW er det viktigste ITS-90 punktet er fordi uansett hvilke underskala man velger i ITS-90 så har alle TPW som ett av punktene i underskalaen. Dette gjør også at å monitorere RTPW (motstand ved TPW) så får man en god indikasjon på hvordan ytelsen til referansen oppfører seg. Merkbar drift i RTPW gir grunn for mistanke om at noe ikke er som det skal være.
