NEK405 og utstyrskrav

Størrelse på objekt

Man tenker ofte at objektet er en sikring, en koblingsboks, eller et annet (større) objekt. Sannheten er (dessverre) at det gjerne er kablene som går inn/ut av disse objektene man ønsker å inspisere for å se etter termiske mønstre for å identifisere problemer som f.eks. forhøyet overgangsmotstand og andre typiske problemer man regelmessig støter på.

For å dokumentere et avvik vil man da måtte kunne sette et målepunkt på kabelen (som ofte har en ytre diameter rett under 9mm), og være sikker på at du faktisk måler temperaturen til objektet, og ikke begynner å dra bakgrunnen inn i målepunktet ditt. For å finne ut om kameraet ditt klarer dette så finnes det online kalkulatorer man kan bruke for å regne ut dette. Om du Googler "Fluke FOV calculator" eller "FLIR FOV calculator" så finner du dette.

Avstand til objekt

Det vi ofte hører er at man "stort sett" skal inspisere inne i koblingsskap. For slike jobber trenger man ikke de kraftigste modellene, og man klarer seg gjerne med et relativt rimelig termokamera hvis det er alt man gjør.

Men det man må tenke på er alt utover disse koblingsskapene. Hva er "worst case scenario" som du vil kunne møte på? Koblinger og anordninger oppe i taket på en industrihall? Eller bak en inngjerding i landbruk hvor det går husdyr? Oppe i en mast? Eller kanskje oppe i en mast, bak et gjerde som du ikke får lov å gå innenfor mens anlegget er i drift?

Her er det mange ting man må tenke på, og ha en løsning for, hvis ikke kan man ikke utføre arbeidet skikkelig.

Sikkerhet

Hvis termokameraet ikke er godt nok til å kunne inspisere objektet på den avstanden du ønsker, er den åpenbare løsningen å komme seg nærmere objektet. Kan du gjøre det uten at det går på bekostning av sikkerhet så vil dette være den beste løsningen. Hvis du derimot ikke kan komme deg nærmere så er det spesifikasjonene og funksjonaliteten til kameraet ditt som hjelper deg. Det blir fort dyrt å leie lift, eller stillas hvis kameraet ikke er godt nok.

For inspeksjon av små objekter på lang avstand er det to ting som gjelder - høy oppløsning og smal synsvinkel (FOV). Eksempel: Du har et termokamera med 320x240 termisk oppløsning, og en FOV på 24°. Da vil du på 5m avstand kunne måle på objekter større enn ca 19-20mm. Endrer du FOV til 14° vil du kunne måle på objekter som er 11-12mm.

Valg av kamera for typiske oppdrag

Vi hører regelmessig at det koster for mye penger å kjøpe et kamera som er godt nok for typiske oppdrag man utfører. Det er forståelig at det ikke gir en god følelse når vi kommer med en anbefaling til 150.000kr når man har sett for seg å bruke, kanskje 30 til 50.000kr på nytt kamera. Vi som leverandør av termokamera kan ikke gjøre annet enn å komme med vår anbefaling, og dokumentere hvorfor vi anbefaler nettopp dette kameraet. Det er opp til deg hva du velger å kjøpe, men det er viktig at man er klar over hvilke begrensninger man legger på sine ansatte ved at de ikke kan påta seg alle typer oppdrag, eller eventuelt bare deler av oppdraget.

Så hvordan kommer vi frem til hvilke kamera vi anbefaler? Du vil typisk få spørsmål av oss rundt punktene vi har snakket om tidligere.

• Er du sertifisert og skal utføre kontroller i henhold til NEK405?
• Hva er en typisk maks-avstand for de jobbene du vanligvis utfører?
• Hva er en typisk størrelse på objektene du måler på?

Ofte får vi svar om at man "stort sett skal se inni sikringsskap og fordelingstavler". Når vi graver litt til så kommer vi ofte frem til at det kan være opptil 5-10 meter avstand opp til taket i en industrihall, eller til utstyr bak en innhegning som man ikke får gå innenfor, og at man ønsker å f.eks. kunne måle på kabler på 16A kurser på denne avstanden.

I et eksempel som ovenfor har utstyrsbehovet ditt endret seg fra et mellomklasse-kamera til under 30 til 40.000kr (til å kikke inn i skap og fordelingstavler) og opp til et proff-kamera til 150 til 170.000kr for å kunne måle temperatur på ø9mm kabel på 7-10m avstand.

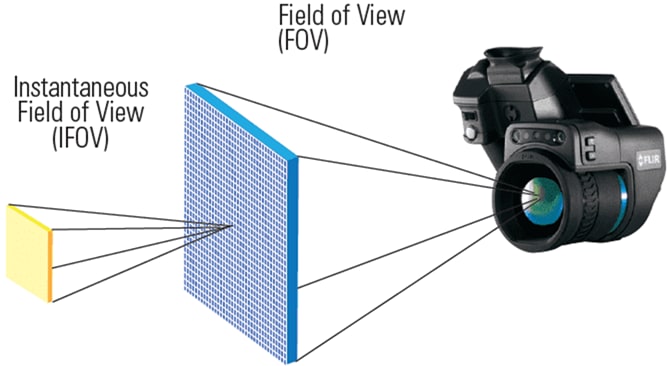

FOV - IFOV - MFOV

FOV står for Field Of View og representerer arealet kameraet ser ved en gitt avstand. Har du et FLIR E76 kamera med 24° linse vil arealet du ser med kameraet på 1m avstand være ca 43x32 cm. Øker du avstanden din til 10m vil dette arealet være 425x319 cm. Bytter du til en 14° linse så vil arealet ved 10m avstand være 249x187 cm.

IFOV står for Instantaneous Field Of View og representerer størrelsen til étt målepunkt ved den samme avstanden. Hvis du tenker at du med FLIR E76 kameraet har en detektor 320x240 punkter som er spredd utover FOV arealet så skjønner man at desto lenger unna man står, desto større areal dekker hvert enkelt punkt.

Hvis man da ser på hvor stort étt temperaturpunkt er når man bruker FLIR E76 med 24° linse så vil ett punkt være 1,33x1,33 mm ved 1m avstand. Øker du avstanden til 10m vil det samme punktet dekke et areal på 13,28x13,28 mm. Bytter du da linsen din til en 14° linse så vil dette punktet reduseres til 7,79x7,79 mm ved 10m avstand.

MFOV står for Measurement Field Of View og angir størrelsen på det minste målepunktet man kan operere med. Typisk angir vi dette som 3x IFOV. Det vil si at objektet du vil måle på ikke må være mindre enn 3x IFOV. Tar vi FLIR E76 kameraet fra eksemplene ovenfor så vil vi få følgende MFOV:

• 320x240 oppløsning med 24° linse på 1m avstand: 3,99mm²
• 320x240 oppløsning med 24° linse på 5m avstand: 19,92mm²
• 320x240 oppløsning med 24° linse på 10m avstand: 39,84mm²
• 320x240 oppløsning med 14° linse på 5m avstand: 11,7mm²
• 320x240 oppløsning med 14° linse på 10m avstand: 23,4mm²

Som du ser så vil et FLIR E76 kamera, selv med 14° telelinse ikke kunne måle temperaturer på f.eks. ø1cm kabler på mer enn ca 3m avstand. Utover dette så vil du fremdeles kunne se at det er varmt, men du vil ikke kunne måle temperaturen da ett  målbart temperaturpunkt (MFOV) vil dekke et større areal enn kabelen. Derfor vil vi ofte anbefale at man vurderer 464x348 eller 640x480 termisk oppløsning for å kompensere for dette.

Bytting av optikk

Når man jobber med kvalitative inspeksjoner (leting etter termiske mønstre uten å faktisk måle) så foretrekker mange å bruke en "standard" linse som har en FOV som typisk ligger et sted mellom 20° og 30°. Hvis man da oppdager noe man vil se nærmere på så går man gjerne tettere på objektet og setter på målepunkter, men hvis man ikke kan gå tettere på så er løsningen som nevnt tidligere å bytte linse.

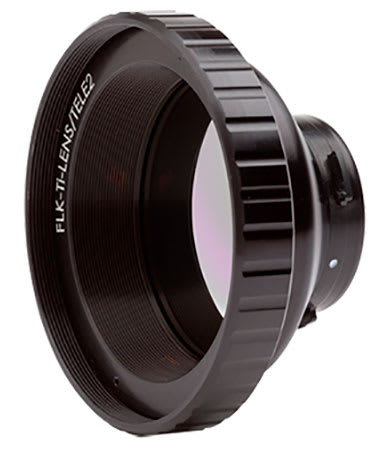

Med Fluke er det svært enkelt å gjøre ved at du bare setter på en telelinse (du trenger ikke ta av standard-linsen når du gjør dette). Disse linsene passer på modeller fra Fluke Ti300+ og oppover.

Med FLIR så kan man ta av 24° linsen og sette på en 14° linse, eller så kan man kjøpe en FlexView linse som lar deg bytte mellom 14° og 24° med en bryter. Kjøper du nytt kamera anbefaler vi at du vurderer en slik linse i stedet for den vanlige 24° linsen. Disse linsene passer på FLIR E76 og oppover.

HMS for termograføren påvirker valg av kamera

Som vi tidligere har nevnt er HMS for termograføren et viktig. Du ønsker ikke å utsette dine ansatte for unødvendig risiko med klatring, lift, krysse innhegninger og lignende. Det gjør at vi gjerne anbefaler litt høyere oppløsning og gjerne også mulighet for å snevre inn FOV litt med en telelinse hvis nødvendig.

Men et annet aspekt mange ikke tenker på er ergonomi. Man kan spare noen kroner på å kjøpe et termokamera i "pistol-grep" utførelse (FLIR E76, Fluke Ti401 PRO og lignende kameraer). Det man gjerne ikke tenker på er hvor mye termograføren skal bruke dette kameraet. Hvis man er ute og arbeider med termokamera i flere timer om dagen over lengre perioder så vil vi på det sterkeste anbefale at man også tar hensyn til ergonomi. Velger man et kamera med vridbar linse og nakkestropp så avlaster man i stor grad skulder, håndledd og albuer for termograføren som er ute og arbeider. Det vil være med til å bidra til bedre ergonomi og mindre helseplager.

Dersom man ikke bruker kameraet svært mye så kan man da med fordel utnytte dette ved å kjøpe et rimeligere kamera med dårligere ergonomi da det ikke vil ha stor innvirkning på grunn av lite/sjelden bruk.

Hvilke kamera anbefaler vi?

Det er mange ulike modeller som kan dekke behovet ditt når du er en Level 1 sertifisert termografør. Vi anbefaler som oftest at du vurderer å gå for en modell hvor du har høy oppløsning (minimum 320x240, men helst 640x480) og at du har muligheten til å endre optikken etter behovet. Om det er å fysisk bytte linse, eller å bruke Flir sine FlexView DFOV linser er opp til deg.

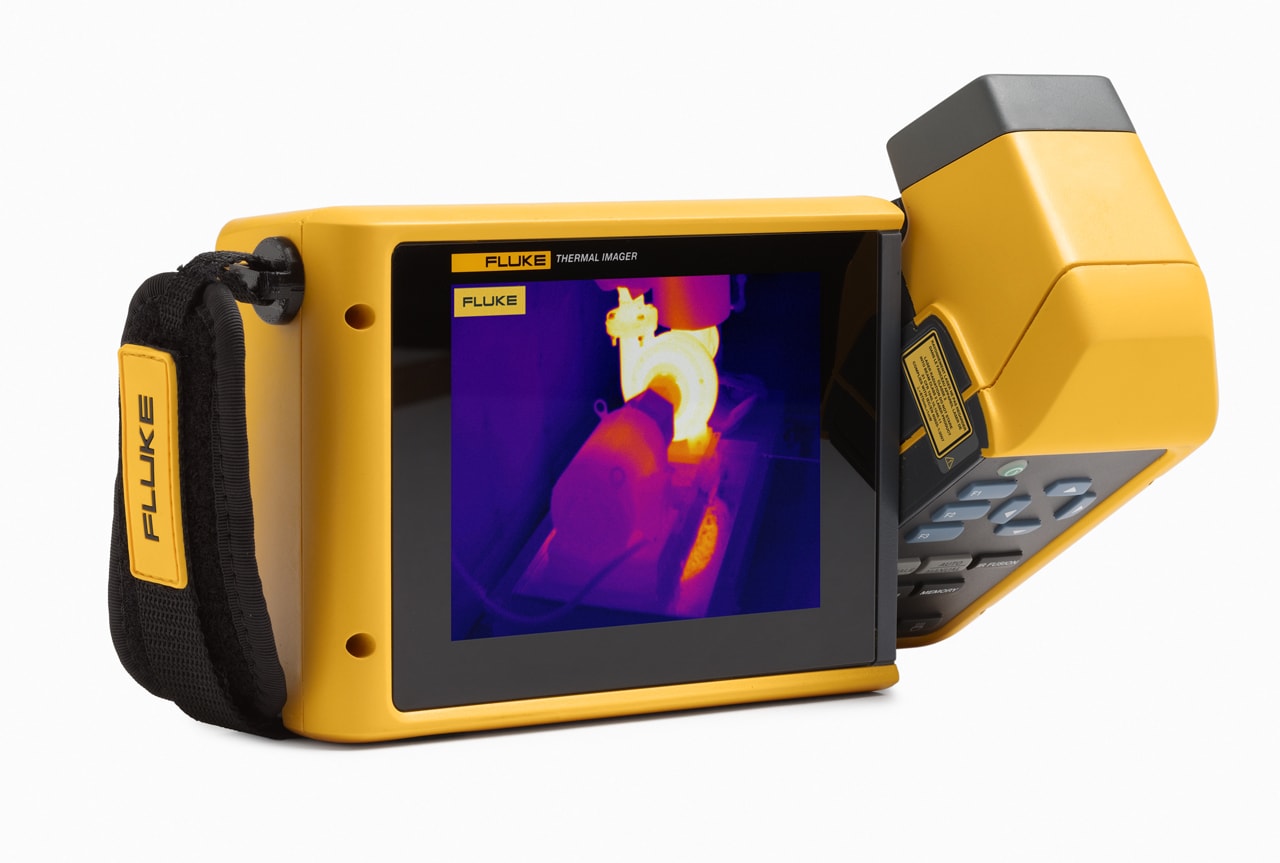

Et annet aspekt å vurdere er ergonomi. Kameraer som Flir T5xx- og T8xx-serien og Fluke TiX-serien kan bæres med nakkestropp. Det gjør at man potensielt vil få mindre problemer med skuldre og albuer når man jobber lange dager med termografering. Noen velger likevel enhånds-kameraer som Flir Exx-serien og Fluke Ti-serien da disse gjerne er litt mer robuste. Her er det opp til dine preferanser i forhold til hva som betyr mest for deg.

Nedenfor har vi satt sammen et knippe med kameraer som vi liker godt, men ta gjerne en kikk på resten av utvalget vårt for å se alt vi kan tilby. Vi har også laget en artikkel rundt proff-kameraer som du finner her: www.ikmwebshop.no/termografi-profesjonell-bruk

Du kan også kontakte oss for å snakke med en av våre eksperter som kan veilede deg til å velge det kameraet som best dekker dine behov.
