Nøyaktig måling av hydrokarbonduggpunkt er avgjørende for å sikre gasskvalitet og forhindre driftsproblemer. Men skal man bruke manuelle eller automatiske systemer? Valget avhenger av bruksområde, kostnad, og krav til nøyaktighet.
Få ingeniører i olje- og gassindustrien er veldig begeistret for manuelle duggpunktmålinger av hydrokarboner og fuktighet. Tradisjonelle enheter, som Bureau of Mines’ Dew-Point Tester, som samsvarer med "ASTM D1142"-standarden, krever mye erfaring og tid for å gi pålitelige resultater. Manuelle enheter må i tillegg transporteres, settes opp og tolkes av erfarne operatører for å sikre nøyaktige målinger.
Til tross for utfordringene er hydrokarbonduggpunkt et kritisk parameter, spesielt ettersom gassnettverk blir mer komplekse med innføring av nye energikilder og ikke-tradisjonelle gassblandinger.
I Nord-Amerika brukes manuelle duggpunktinstrumenter som samsvarer med ASTM D1142 i stor grad for innsamling av data. Til sammenligning er det i Europa vanlig at kjøp/salg-avtaler kontrolleres for å sjekke kvaliteten på gassen, ofte i henhold til retningslinjene i EASEE-gas Common Business Practice 2005-001/01. Mange europeiske land stiller veldig strenge kriterier for gasskvalitet, og automatiske duggpunktmålere er normen. Kalibrering av automatiske duggpunktmålere styres av ISO/TR 12148:2009 supplert av ISO 6570. ISO 6327 dekker spesifikt måling av vannduggpunkt.
Måling av hydrokarboners duggpunkt er en forutsetning i alle tariffspesifikasjoner og kjøp/salg-avtaler mellom produsenter, rørledningsoperatører og energiselskaper. Duggpunktet for hydrokarboner er en nøkkelparameter som bekrefter at gasskvaliteten oppfyller nødvendige krav gjennom hele forsyningskjeden. Dette bidrar til å unngå kostbare tvister og tap av omdømme.
I tillegg sikrer nøyaktig måling at rørlednings- og forbrenningsforholdene er optimale for driftssikkerhet og effektivitet. For eksempel:
Redusert risiko for kondensasjon av hydrokarboner i rørledninger, noe som kan føre til opphopning av faste hydrater som begrenser gassflyten.
Bidrag til lavere NOx-utslipp for kraftverk, samtidig som turbiner beskyttes mot tilbakeslag i forbrenningskamrene.
Presis overvåking av duggpunktet er avgjørende for å sikre en pålitelig, sikker og kostnadseffektiv energiforsyning.
Ulike land og myndigheter har forskjellige krav til hvordan hydrokarboners duggpunkt skal måles. Noen benytter manuelle punktmålinger, mens andre bruker automatiserte in-line målinger med chilled mirror-teknologi. Begge metodene har sine fordeler – manuelle målinger er enklere og rimeligere, mens automatiserte systemer gir kontinuitet og nøyaktighet. Nå er det imidlertid utviklet en ny generasjon chilled mirror-baserte duggpunktinstrumenter som på sikt kan erstatte begge metodene.
Den nyeste chilled mirror-teknologien er nå integrert i to produkter fra Michell Instruments: Condumax CDP301, en manuell duggpunkttester, og Condumax CD603, en helautomatisk online-analysator. Begge enhetene benytter en innovativ metode for måling av hydrokarboners duggpunkt: et halvlederklasse silikon-speil med en integrert PT1000 temperaturføler. I CDP301 kombineres dette med avanserte høyoppløselige digitale kamerasensorer og en praktisk berøringsskjerm. Sensorene fanger både stillbilder og video av speiloverflaten, analyserer subtile endringer i RGB-kanalene fra speilrefleksjonen, og gir dermed svært presise målinger – med en nøyaktighet på ±0,5°C for hydrokarboners duggpunkt.

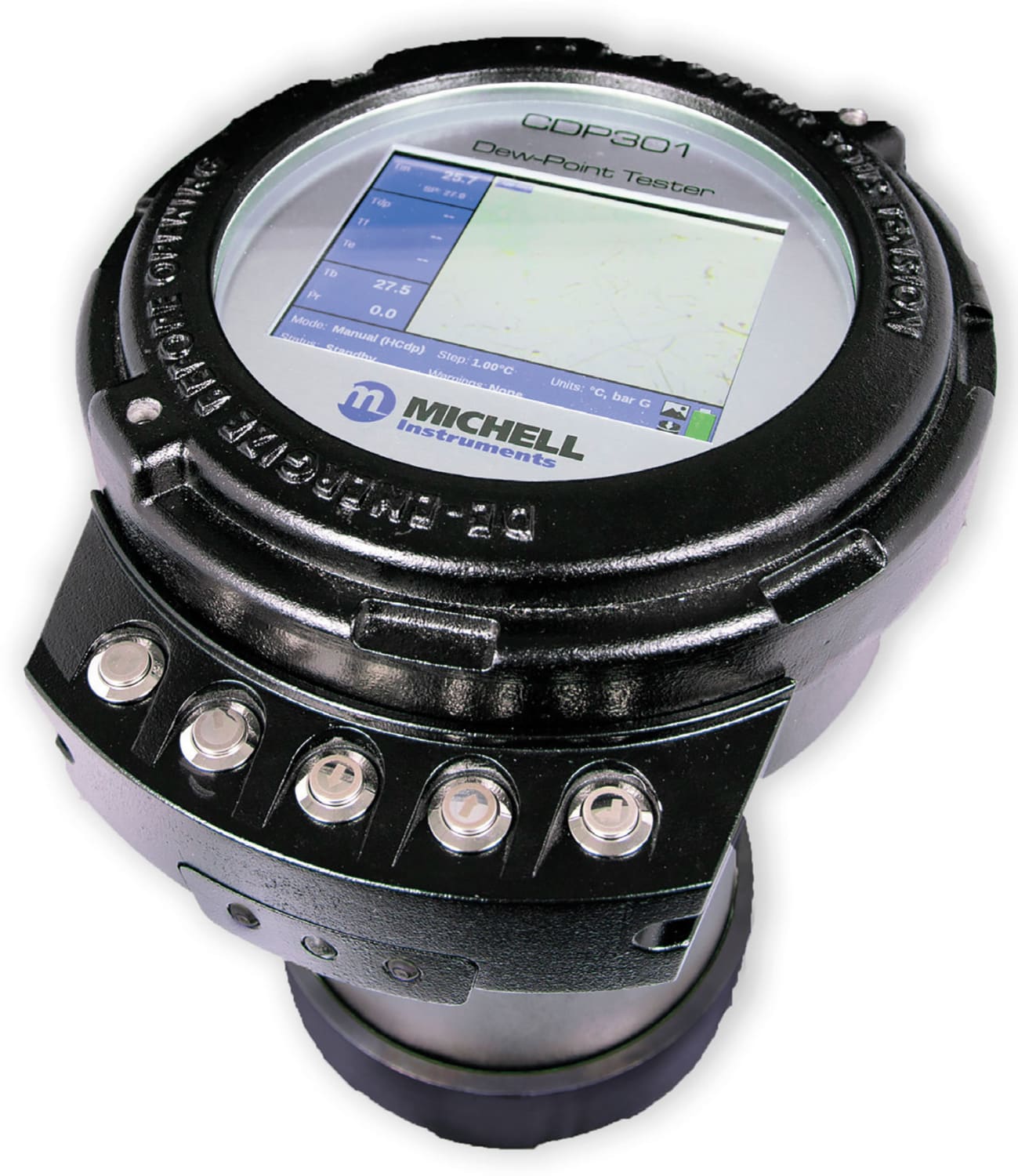

Den manuelle versjonen, CDP301, er kompakt og bærbar, noe som gjør den ideell for sporadiske målinger direkte på anlegg. Fullstendige analyser vises på skjermen i løpet av få minutter. I motsetning til tradisjonelle manuelle metoder, som krever erfarne operatører, kan dette systemet brukes av mindre erfarne ansatte. Ved behov kan enheten returneres til laboratoriet for videre ekspertanalyser.

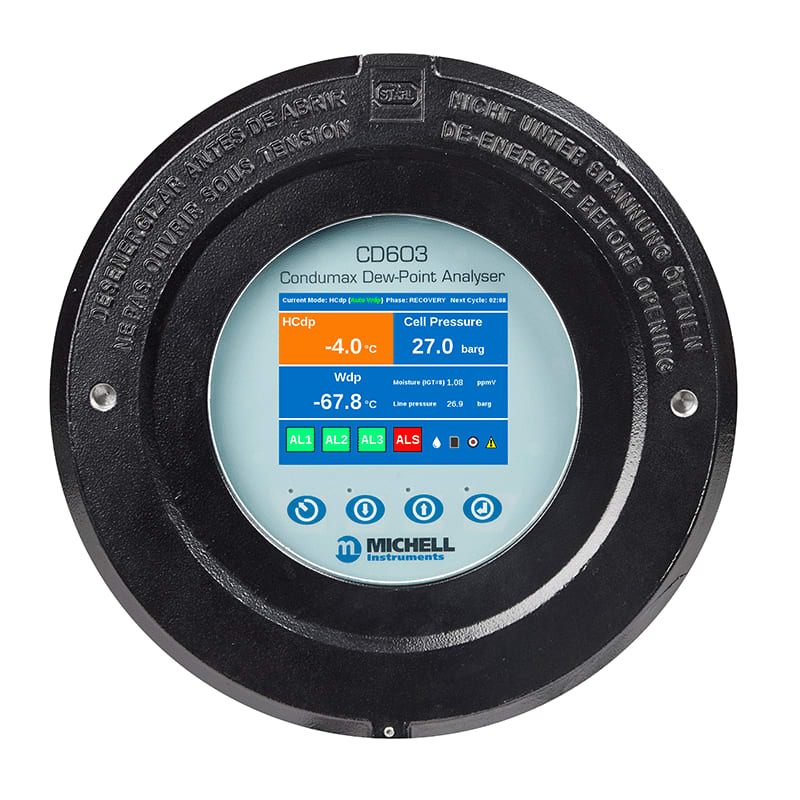

Til sammenligning benytter CD603 én enkelt chilled mirror-sensorcellesom kan senkes over 65˚C under omgivelsestemperaturen for å måle svært lave duggpunkter. Den har automatiserte målemoduser for både hydrokarboners duggpunkt (HCdp) og vannets duggpunkt (Wdp). Med en ny målealgoritme gir den enestående sensitivitet sammenlignet med tidligere generasjoner av HCdp-analysatorer. Dette gjør den spesielt egnet for bruk i eierskifte (custody transfer), hvor pålitelige og repeterbare målinger kreves døgnet rundt.
CD603 tilbyr også tilpassbare alarmalternativer, enkel installasjon, lavt vedlikeholdsbehov og støtte for både analoge og digitale tilkoblinger, slik at den kan integreres i SCADA, DCS eller lignende prosessnettverk.
Begge disse nye systemene oppfyller ASTM- og ISO-standarder for duggpunktmålinger og er godkjent for bruk i eksplosjonsfarlige områder i henhold til ATEX, UKEX, IECEx og nordamerikanske sikkerhetsstandarder. Dette gjør dem egnet for bruk over hele verden, uavhengig av hvilken metode for datainnsamling som foretrekkes.
Både CD603 og CDP301 leverer svært presise målinger av hydrokarboners duggpunkt som eliminerer utfordringene knyttet til tradisjonelle chilled mirror-enheter og gir langt større trygghet for brukere i naturgassektoren.
